Descrizione del prodotto:

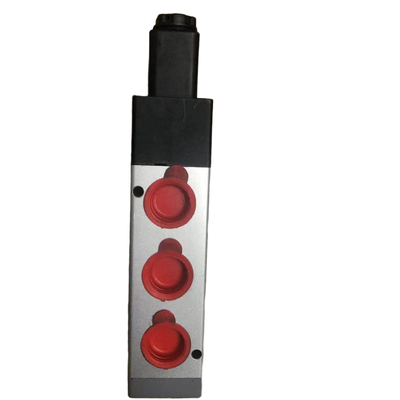

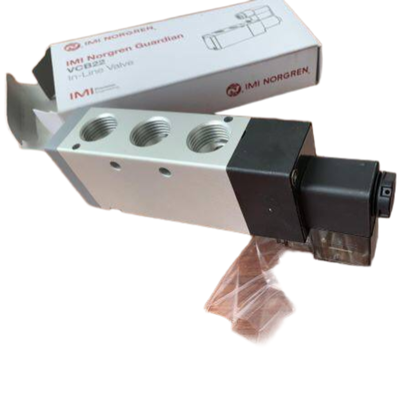

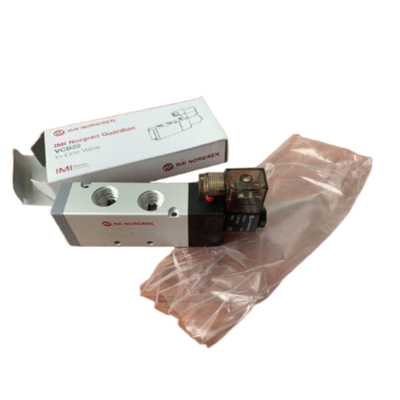

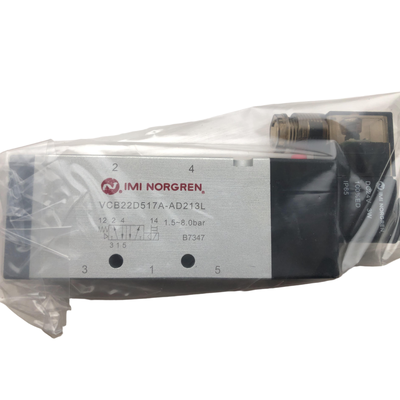

La serie VCB22 di IMI Norgren rappresenta una valvola a otturatore azionata da solenoide ad alte prestazioni, progettata per fornire funzioni di controllo direzionale 3/2, 5/2 e 5/3. Questa versatilità la rende adatta a un'ampia gamma di attività di automazione pneumatica in vari settori industriali. La valvola vanta un compatto alloggiamento in alluminio, arricchito da spie luminose a LED standard e un'alimentazione pneumatica pilota interna, garantendo un funzionamento affidabile. La sua capacità copre portate da 245 a 3350 litri al minuto, soddisfacendo efficacemente applicazioni da circuiti pneumatici in miniatura a quelli ad alta portata.
Questa serie è disponibile in quattro diverse larghezze di valvola: 18 mm, 22 mm, 27 mm e 34 mm, offrendo una gamma di dimensioni delle porte tra cui M5, G1/8, G1/4, G3/8 e G1/2. Inoltre, sono supportate opzioni di montaggio NAMUR, che consentono un'installazione flessibile. La serie VCB22 è progettata con un sistema di sotto-base che facilita l'assemblaggio del collettore e semplifica le procedure di manutenzione, migliorando l'efficienza operativa complessiva.
Ampiamente adottate in molteplici settori, le valvole VCB22 sono comunemente utilizzate in macchinari per l'imballaggio, produzione automobilistica, produzione di alimenti e bevande, macchinari tessili, lavorazione chimica e automazione industriale generale. Le loro prestazioni robuste e il design adattabile le rendono un componente essenziale nei moderni sistemi di controllo pneumatico.
Caratteristiche:
Sperimenta l'affidabilità e le prestazioni superiori delle valvole a solenoide industriali originali IMI Norgren, un nome di fiducia nella qualità. Queste valvole sono disponibili in versatili opzioni di controllo direzionale, tra cui configurazioni 3/2, 5/2 e 5/3 per soddisfare diverse esigenze applicative.
Scegli tra quattro diverse larghezze di valvola progettate per vari requisiti di installazione: 18 mm (Tipo A), 22 mm (Tipo B), 27 mm (Tipo C) e 34 mm (Tipo D). Inoltre, sono disponibili un'ampia gamma di dimensioni delle porte come M5, G1/8, G1/4, G3/8, G1/2, insieme alle opzioni NAMUR G1/4 e G3/8, garantendo la compatibilità con numerosi sistemi.
Queste valvole offrono impressionanti capacità di flusso, che vanno da 245 a 3350 litri al minuto a una pressione di ingresso di 6 bar con una caduta di pressione di 1 bar. Un indicatore LED integrato fornisce un feedback chiaro e immediato sullo stato di alimentazione, semplificando il funzionamento e la risoluzione dei problemi.
Per facilitare l'uso durante la messa in servizio e la manutenzione, le valvole a solenoide sono dotate di un meccanismo di blocco manuale a pressione e rotazione. Progettate per un uso industriale continuo, hanno una classificazione di servizio continuo al 100% e sono dotate di una classe di protezione IP65, che le rende ben adatte a resistere a condizioni ambientali impegnative.
Le valvole sono costruite con alloggiamenti in alluminio leggeri ma resistenti e utilizzano guarnizioni NBR ottimizzate per servizi con aria compressa. L'installazione è resa semplice con un sistema di montaggio su sotto-base che facilita la tubazione e consente un efficiente assemblaggio del collettore. Inoltre, un'alimentazione pneumatica pilota interna significa che non è necessaria una fonte pilota esterna.
La tolleranza di tensione è mantenuta a ±10% per gestire le tipiche fluttuazioni di potenza industriale. I clienti possono scegliere tra opzioni a solenoide singolo (ritorno a molla) o a doppio solenoide in base ai loro requisiti operativi. Per le valvole 5/3, sono offerte tre funzioni centrali: Tutte le Porte Bloccate (APB), Scarico Centrale Aperto (COE) e Pressione Centrale Aperta (COP), che forniscono opzioni di controllo flessibili.
Parametri Tecnici:
| Marca |
IMI Norgren |
| Serie |
VCB22 |
| Tipo di Valvola |
Valvola a Otturatore Azionata da Solenoide |
| Portata |
245-3350 L/min |
| Opzioni di Tensione |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Fluido |
Aria Compressa, Filtrata a 40 µm, Lubrificata o Non Lubrificata |
| Funzioni |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Alimentazione Pilota |
Interna |
| Temperatura Ambiente/Fluido |
-5°C a +70°C |
| Pressione Operativa |
1.5-8 Bar |
Questa valvola a solenoide NORGREN della serie IMI Norgren VCB22 offre prestazioni affidabili con versatili opzioni di tensione e funzioni, rendendola ideale per varie applicazioni pneumatiche che richiedono un controllo preciso dell'aria compressa.
Applicazioni:
Applicazioni delle Valvole a Solenoide Norgren Serie VCB22
Le valvole a solenoide della serie Norgren VCB22 trovano ampio impiego in una varietà di settori industriali grazie alla loro affidabilità e versatilità.
Nei settori macchinari per l'imballaggio , queste valvole svolgono un ruolo critico nel controllo dell'attuazione pneumatica. Sono comunemente impiegate nel confezionamento alimentare, nella formazione di cartoni e nelle linee di riempimento, garantendo un funzionamento fluido e preciso.
Nella produzione automobilistica , le valvole facilitano la commutazione dei circuiti pneumatici per maschere di saldatura, linee di assemblaggio e celle di lavoro robotiche, contribuendo a processi di produzione efficienti.
Per il settore alimentare e delle bevande , la serie VCB22 fornisce il controllo automatizzato per varie attrezzature come macchine di riempimento, sistemi di etichettatura e operazioni di smistamento, migliorando sia la velocità che l'accuratezza.
L'industria macchinari tessili beneficia anche di queste valvole a solenoide, dove supportano gli azionamenti pneumatici in telai, apparecchiature di tintura e linee di movimentazione tessuti.
Nei settori chimico e farmaceutico , offrono isolamento pneumatico all'interno dei circuiti fluidi di controllo di processo. Tuttavia, gli utenti dovrebbero verificare la compatibilità dei fluidi prima dell'applicazione.
L'industria elettronica e dei semiconduttori utilizza queste valvole per il controllo pneumatico di precisione in apparecchiature per camere bianche, assemblaggio di circuiti stampati e sistemi di ispezione.
L'automazione industriale generale si affida alla serie VCB22 per attività di controllo direzionale, tra cui carico e scarico macchine, funzionamento nastri trasportatori, ascensori e tavole rotanti.
Inoltre, le valvole sono progettate per soddisfare gli standard NAMUR , consentendo il montaggio diretto su attuatori pneumatici come cilindri e valvole di controllo.
Infine, supportano sistemi di collettori in cui più valvole sono centralizzate tramite sotto-basi per configurazioni di tubazioni integrate, semplificando l'installazione e la manutenzione.
Supporto e Servizi:
Norgren si impegna a fornire un supporto tecnico completo e servizi per i suoi prodotti a solenoide per garantire prestazioni ottimali e la soddisfazione del cliente.
Il nostro team di supporto tecnico è disponibile per assistere nella selezione del prodotto, guida all'installazione, risoluzione dei problemi e raccomandazioni di manutenzione. Offriamo documentazione dettagliata del prodotto, inclusi datasheet, manuali di installazione e schemi elettrici per facilitare l'uso corretto e l'integrazione delle nostre valvole a solenoide nei vostri sistemi.
Inoltre, Norgren fornisce sessioni di formazione e workshop per aiutare i clienti a comprendere le caratteristiche e i vantaggi delle nostre valvole a solenoide, nonché le migliori pratiche per il funzionamento e la manutenzione.
Per il servizio post-vendita, offriamo servizi di riparazione e sostituzione per ridurre al minimo i tempi di inattività e prolungare la vita delle vostre attrezzature. La nostra rete globale garantisce un supporto tempestivo e l'accesso a parti e accessori originali Norgren.
Ci sforziamo di fornire soluzioni innovative e supporto affidabile per soddisfare le esigenze in evoluzione dei nostri clienti in vari settori, tra cui automazione, controllo fluidi e gestione dei processi.
Imballaggio e Spedizione:
La valvola a solenoide Norgren è accuratamente imballata per garantire la massima protezione durante il trasporto. Ogni valvola è racchiusa in una robusta scatola resistente alla corrosione con abbondante materiale di ammortizzazione per prevenire danni da urti e vibrazioni. L'imballaggio è chiaramente etichettato con dettagli del prodotto, istruzioni di manipolazione e avvisi di sicurezza per facilitare l'identificazione e la manipolazione sicura.
Per la spedizione, la valvola a solenoide Norgren è saldamente pallettizzata o inscatolata a seconda delle dimensioni dell'ordine, fornendo stabilità e protezione durante l'intero processo di spedizione. I nostri partner logistici garantiscono consegne puntuali, con opzioni di tracciamento disponibili per tutte le spedizioni. Sia che venga spedito a livello nazionale o internazionale, l'imballaggio è conforme a tutte le normative e gli standard di spedizione pertinenti per garantire che il prodotto arrivi in perfette condizioni di funzionamento.
