Descrizione del prodotto:

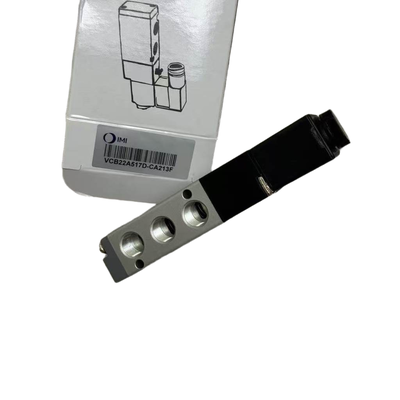

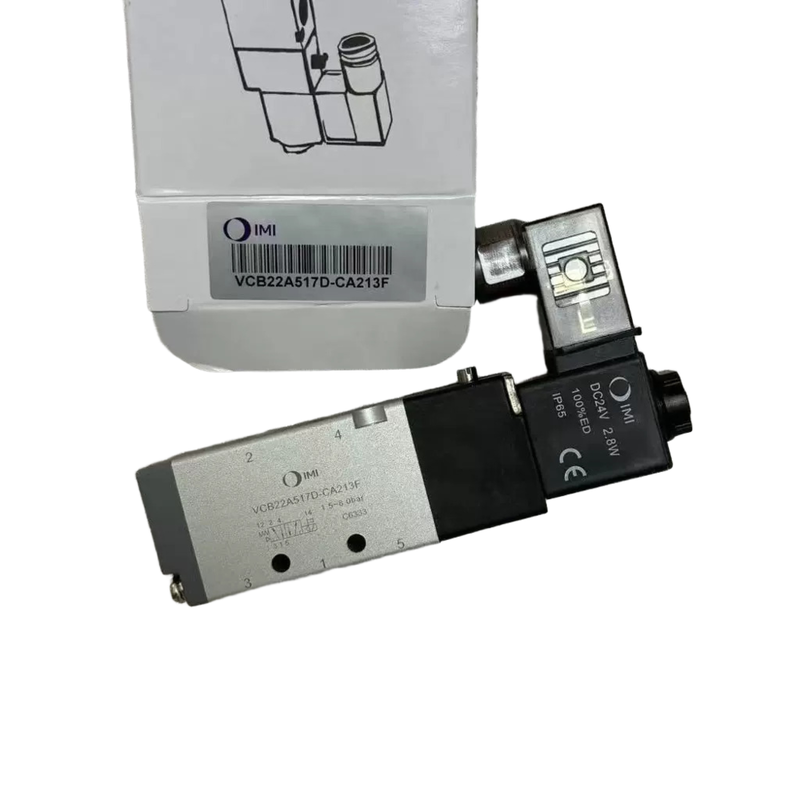

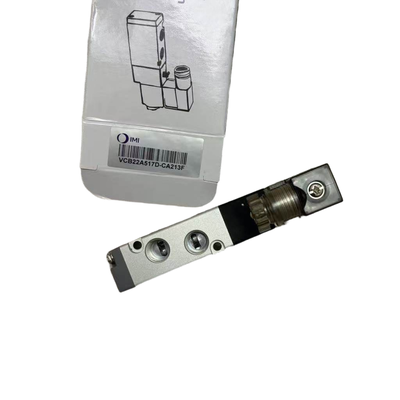

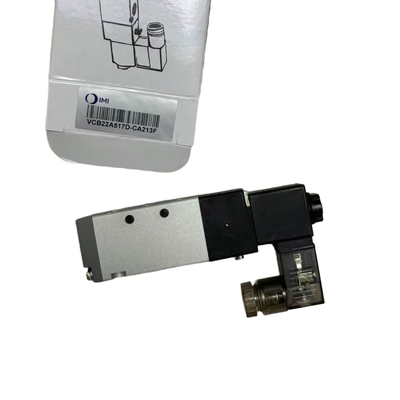

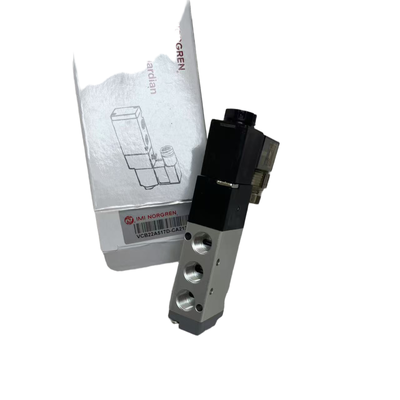

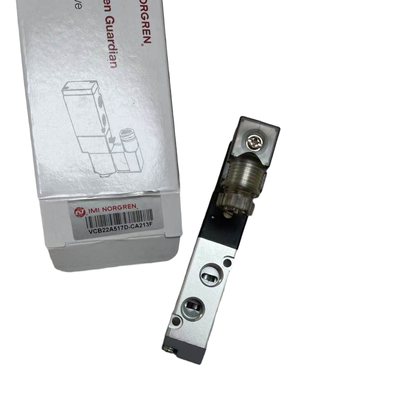

La serie VCB22 di IMI Norgren rappresenta una linea versatile di valvole a otturatore azionate da solenoide ad alte prestazioni. Progettate per fornire funzionalità di controllo direzionale 3/2, 5/2 e 5/3, queste valvole soddisfano un'ampia gamma di esigenze di automazione pneumatica industriale. Racchiusa in un compatto corpo in alluminio, la serie incorpora spie LED standard e un'alimentazione pneumatica pilota interna, garantendo un funzionamento affidabile. Supporta portate da 245 a 3350 litri al minuto, rendendola adatta per applicazioni che richiedono tutto, dal controllo pneumatico su piccola scala a quello ad alta portata.
Questa serie è offerta in quattro diverse larghezze di valvola: 18 mm, 22 mm, 27 mm e 34 mm. Le dimensioni delle porte variano da M5, G1/8, G1/4, G3/8 a G1/2, consentendo un'integrazione flessibile in base ai requisiti specifici del sistema. Inoltre, l'inclusione di opzioni di montaggio NAMUR facilita la compatibilità con un'ampia gamma di design di attuatori. Le valvole VCB22 sono dotate di un sistema di sotto-base che semplifica l'assemblaggio del collettore e le procedure di manutenzione, migliorando l'efficienza complessiva del sistema.
Grazie al loro design robusto e alla flessibilità, le valvole della serie VCB22 hanno trovato ampio impiego in molteplici settori industriali. Le applicazioni comuni includono macchine per imballaggio, produzione automobilistica, produzione di alimenti e bevande, macchine tessili, lavorazione chimica e automazione industriale generale. La loro capacità di soddisfare diverse esigenze di circuiti pneumatici le rende una scelta affidabile per migliorare il controllo operativo e l'efficienza in vari ambienti industriali.
Caratteristiche:
Valvole Solenoidi Industriali IMI Norgren
Queste sono autentiche valvole solenoidi IMI Norgren, rinomate per la loro affidabile qualità del marchio nelle applicazioni industriali. Sono disponibili in varie configurazioni di controllo direzionale, tra cui tipi 3/2, 5/2 e 5/3 per soddisfare un'ampia gamma di requisiti di sistema.
Le valvole sono offerte in quattro diverse dimensioni per adattarsi a diverse esigenze di installazione: 18 mm (Tipo A), 22 mm (Tipo B), 27 mm (Tipo C) e 34 mm (Tipo D). Inoltre, gli utenti possono scegliere tra una varietà di opzioni di porta come M5, G1/8, G1/4, G3/8 e G1/2, insieme agli standard NAMUR G1/4 e G3/8.
Con una elevata capacità di flusso che va da 245 a 3350 litri al minuto a una pressione di ingresso di 6 bar e una caduta di pressione di 1 bar, queste valvole garantiscono un controllo efficiente dei fluidi. Una spia LED è integrata di serie per visualizzare chiaramente lo stato di alimentazione per una facile operatività.
Le valvole sono dotate di una comoda manovra manuale a pressione e rotazione che consente un semplice bloccaggio durante la messa in servizio o la manutenzione. Progettate per un funzionamento continuo, hanno una classificazione di ciclo di lavoro del 100% , rendendole adatte per un uso prolungato in ambienti difficili.
La protezione contro le condizioni difficili è fornita da un involucro con grado di protezione IP65 , combinato con un robusto ma leggero alloggiamento in alluminio. Il sistema di tenuta utilizza guarnizioni in NBR , ottimizzate per il servizio con aria compressa per garantire prestazioni affidabili.
L'installazione è semplificata da un sistema di montaggio su sotto-base che semplifica la tubazione e supporta un facile assemblaggio del collettore. Queste valvole richiedono alimentazione pneumatica pilota interna eliminando la necessità di linee pilota esterne. Inoltre, i dispositivi tollerano fluttuazioni di tensione entro ±10%, adattandosi bene alle tipiche variazioni di potenza industriale.
Le opzioni disponibili includono valvole a solenoide singolo con ritorno a molla così come configurazioni a doppio solenoide . Per il tipo di valvola 5/3, sono offerte tre funzioni centrali: Tutte le porte bloccate (APB) , Scarico centrale aperto (COE) e Pressione centrale aperta (COP) , fornendo un controllo versatile in base alle esigenze dell'applicazione.
Parametri Tecnici:
| Serie |
VCB22 |
| Marca |
IMI Norgren |
| Mezzo |
Aria compressa, filtrata a 40 μm, lubrificata o non lubrificata |
| Opzioni di Tensione |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Funzioni |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Temperatura Ambiente/Mezzo |
-5°C A +70°C |
| Portata |
245 A 3350 L/min |
| Tipo di Valvola |
Valvola a Otturatore Azionata da Solenoide |
| Alimentazione Pilota |
Interna |
| Pressione Operativa |
1.5 A 8 Bar |
Applicazioni:
Le valvole solenoidi della serie Norgren VCB22 sono ampiamente utilizzate in una varietà di settori industriali grazie alle loro prestazioni affidabili e versatilità. Queste valvole svolgono un ruolo fondamentale nelle applicazioni di controllo e automazione pneumatica.
Nell'industria delle macchine per imballaggio , queste valvole sono impiegate per il controllo dell'attuazione pneumatica nell'imballaggio alimentare, nella formazione di cartoni e nelle operazioni di linea di riempimento. La loro capacità di fornire un controllo preciso garantisce un'elevata efficienza nei processi di imballaggio.
Nella produzione automobilistica , la serie VCB22 facilita la commutazione dei circuiti pneumatici essenziali per maschere di saldatura, operazioni di linea di assemblaggio e celle di lavoro robotiche, contribuendo a ottimizzare i flussi di lavoro di produzione.
Le industrie alimentare e delle bevande beneficia del controllo automatizzato utilizzando queste valvole solenoidi in attrezzature come macchine di riempimento, dispositivi di etichettatura e sistemi di smistamento, migliorando l'accuratezza e la sicurezza del prodotto.
Nell' macchine tessili , le valvole supportano azionamenti pneumatici che azionano telai, attrezzature per la tintura e linee di movimentazione tessuti, contribuendo a mantenere prestazioni operative costanti.
Per le industrie chimica e farmaceutica , la serie VCB22 fornisce isolamento pneumatico nei circuiti fluidi di controllo di processo, sebbene sia importante verificare la compatibilità dei mezzi per garantire un funzionamento sicuro ed efficace.
Le industrie elettronica e dei semiconduttori utilizzano queste valvole per il controllo pneumatico di precisione in attrezzature per camere bianche, assemblaggio di circuiti stampati (PCB) e sistemi di ispezione, dove l'accuratezza è fondamentale.
Nell' automazione industriale generale , queste valvole solenoidi offrono capacità di controllo direzionale utilizzate nel carico e scarico macchine, nastri trasportatori, ascensori e tavole rotanti, supportando la movimentazione e la lavorazione efficiente dei materiali.
La serie VCB22 è adatta anche per applicazioni NAMUR , consentendo il montaggio diretto su attuatori pneumatici come cilindri e valvole di controllo secondo lo standard NAMUR, semplificando l'installazione e la manutenzione.
Infine, per i sistemi a collettore , queste valvole consentono l'installazione centralizzata di più valvole tramite sotto-basi, il che facilita la tubazione integrata e la progettazione compatta del sistema.
