Descrizione del prodotto:

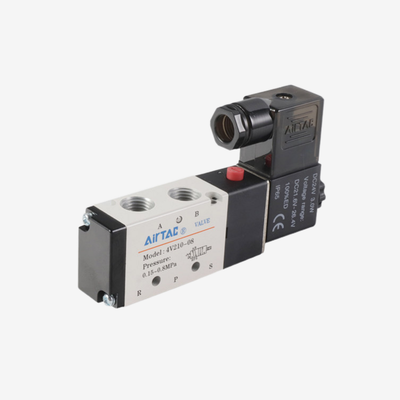

La serie 4V comprende una gamma completa di valvole pneumatiche a solenoide pilotate 5/2 vie, inclusi singoli solenoide di ricambio e kit di manifold multi-stazione pre-assemblati. Questi prodotti sono progettati per fornire un controllo direzionale affidabile dell'aria compressa nelle applicazioni di automazione industriale. Le valvole sono disponibili con dimensioni delle porte da 1/8″ a 1/2″, e le loro capacità di flusso (Cv) variano da circa 0,56 a 2,80, per adattarsi a diverse dimensioni di attuatori e requisiti di velocità.
I clienti possono scegliere tra assemblaggi completi di valvole a solenoide singole o doppie, corpi valvola destinati all'integrazione o alla sostituzione su manifold, nonché singoli solenoide di ricambio disponibili in AC220V o DC24V per esigenze di manutenzione sul campo. I kit di manifold multi-stazione sono pre-configurati in disposizioni da 2 fino a 10 stazioni, specificamente progettati per i modelli 4V210-08 e 4V110-06. Inoltre, sono offerti kit dedicati per le serie 4V310-08 e 4V310-10. Questo design del manifold ottimizza la centralizzazione delle porte P (ingresso) e R/S (scarico), riducendo efficacemente i raccordi esterni e i potenziali punti di perdita di oltre il 70% rispetto alla tubazione di ogni valvola separatamente.
Il cablaggio indipendente per ogni stazione consente la combinazione di tensioni AC e DC su un unico blocco manifold, migliorando la flessibilità del sistema, in particolare quando si integra il controllo PLC con interruttori di sicurezza manuali. Costruito in lega di alluminio, il corpo valvola presenta una struttura a colonna scorrevole che garantisce una risposta sensibile con basso attrito.
Queste valvole non richiedono lubrificazione ad olio; tuttavia, se si utilizza aria lubrificata, questa deve essere fornita continuamente, con una raccomandazione di ISO VG32 o un lubrificante equivalente. Ogni valvola include una funzione di override manuale, che facilita l'installazione e la risoluzione dei problemi senza la necessità di alimentazione elettrica. I solenoide hanno un grado di protezione IP65 e consumano una potenza di circa 3 VA per varianti AC o 3 W per varianti DC.
L'intervallo di pressione operativa standard per le valvole è compreso tra 0,15 e 0,8 MPa (21-114 psi), mentre la pressione di prova varia da 1,2 a 1,5 MPa a seconda della sorgente specifica. Ciò garantisce prestazioni affidabili in diverse condizioni industriali.
Caratteristiche:

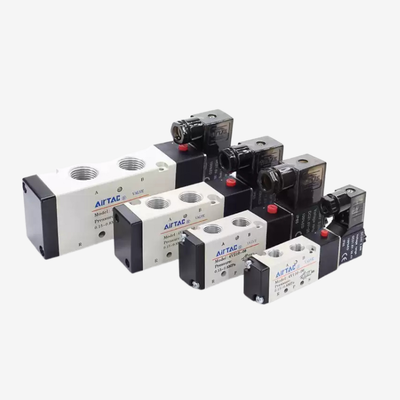

Le dimensioni delle porte per queste valvole vanno da 1/8 di pollice a 1/2 pollice, comprendendo modelli come 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 e 4V410-15. Questa varietà garantisce la compatibilità con un'ampia gamma di applicazioni pneumatiche.

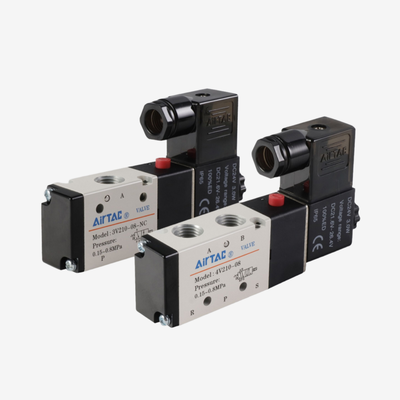

Dotate di un design di controllo direzionale pilotato 5/2 vie, queste valvole offrono capacità di commutazione affidabili, ideali per cilindri a doppio effetto e attuatori pneumatici. Gli utenti possono scegliere tra configurazioni a solenoide singolo e doppio, con le versioni a solenoide doppio che forniscono una funzione di memoria per mantenere la posizione.

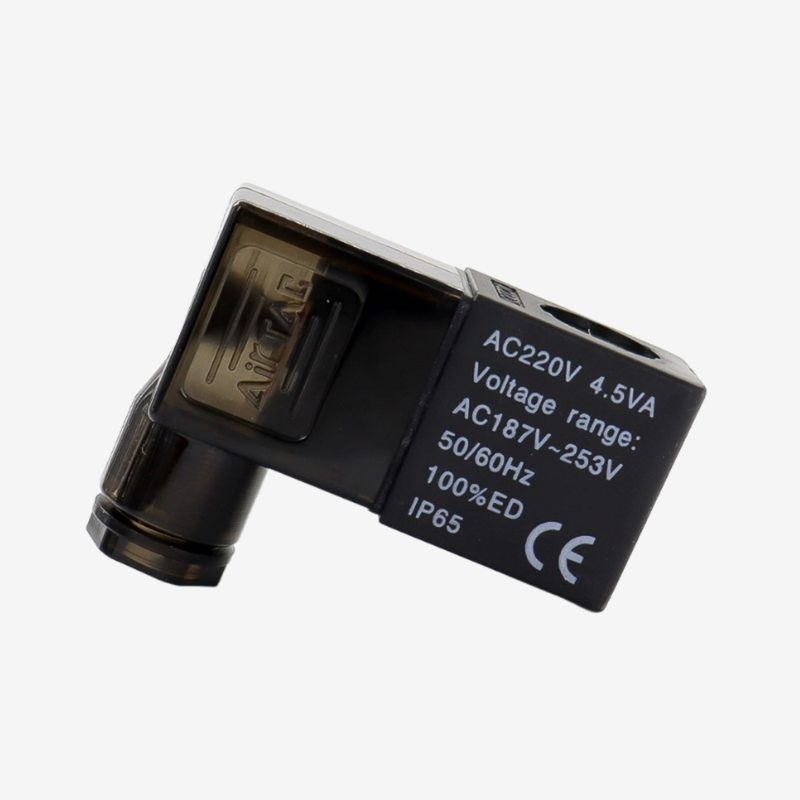

Per flessibilità, c'è la possibilità di acquistare solo il corpo valvola. Questo è utile per scenari di integrazione o sostituzione su manifold dove solenoide e cablaggi sono già stati installati. Inoltre, sono disponibili singoli solenoide di ricambio nelle varianti AC220V e DC24V, consentendo la manutenzione sul campo senza la necessità di sostituire l'intero gruppo valvola.
I kit di manifold multi-stazione sono disponibili in configurazioni pre-assemblate da 2 a 10 stazioni per modelli come 4V210-08 e 4V110-06. Sono forniti anche kit per 4V310-08 e 4V310-10 per minimizzare lo spazio di installazione e ridurre significativamente i tempi di assemblaggio.
Il sistema impiega una logistica dell'aria centralizzata con porte P e R/S di grande diametro, che riduce sostanzialmente i raccordi esterni e i potenziali punti di perdita di oltre il 70%. Inoltre, il cablaggio indipendente delle stazioni supporta la miscelazione delle tensioni su un unico manifold compatto, consentendo l'uso simultaneo di tensioni AC e DC.
L'espansione modulare è facilitata dall'uso di piastre cieche che sigillano le stazioni inutilizzate. Questo design consente futuri aggiornamenti senza la necessità di rifare il cablaggio dell'alimentazione dell'aria principale, migliorando la flessibilità e la scalabilità del sistema.
I corpi valvola sono costruiti in lega di alluminio, fornendo una soluzione leggera ma resistente, adatta ad ambienti industriali esigenti. La struttura a colonna scorrevole garantisce eccellenti prestazioni di tenuta e una risposta sensibile con un attrito minimo.
Queste valvole funzionano senza necessità di lubrificazione, semplificando le procedure di manutenzione e prevenendo la contaminazione da nebbia d'olio, fondamentale in settori come la lavorazione alimentare e l'assemblaggio elettronico. Un override manuale è incluso come caratteristica standard, aiutando nell'installazione, nella risoluzione dei problemi e nelle operazioni di emergenza.
I solenoide sono dotati di protezione IP65, che li rende a prova di polvere e resistenti ai getti d'acqua, garantendo un funzionamento affidabile anche in ambienti difficili. L'intervallo di pressione operativa va da 0,15 a 0,8 MPa, rendendo queste valvole adatte a un'ampia gamma di sistemi pneumatici industriali.
Inoltre, le valvole sono progettate per resistere a pressioni di prova comprese tra 1,2 e 1,5 MPa, fornendo un margine di sicurezza che protegge contro i picchi di pressione e migliora l'affidabilità complessiva del sistema.
Parametri Tecnici:
| Materiale Guarnizione |
NBR (standard) |
| Materiale Corpo |
Lega di Alluminio |
| Override Manuale |
Standard |
| Fluido |
Aria Filtrata (40 μm) |
| Tipo Valvola |
Valvola di Controllo Direzionale Pilotata 5/2 Vie |
| Opzioni Tensione Solenoide |
DC12V, DC24V, AC110V, AC220V |
| Protezione Solenoide |
IP65 |
| Pressione Operativa |
0.15–0.8 MPa (21–114 Psi) |
Applicazioni:
Controllo Cilindri a Doppio Effetto
La funzione della valvola 5/2 vie fornisce un controllo preciso per l'estensione e la retrazione degli attuatori pneumatici. Questa configurazione consente un funzionamento efficiente e affidabile dei cilindri a doppio effetto in varie applicazioni industriali.
Pannelli di Automazione Multi-Cilindro
I kit di manifold sono progettati per centralizzare sia l'alimentazione dell'aria che il cablaggio, aiutando a creare armadi di controllo compatti. Questi pannelli possono ospitare fino a 10 stazioni valvola, rendendoli ideali per compiti di automazione complessi che coinvolgono più cilindri.
Sistemi di Controllo a Tensione Mista
Un singolo manifold è in grado di supportare sistemi di controllo a tensione mista, ospitando sia stazioni pilotate da PLC a 24V DC che stazioni di sicurezza manuali a 220V AC. Questa flessibilità semplifica l'integrazione e migliora la versatilità del sistema di controllo.
Applicazioni di Automazione Industriale
Le valvole di controllo direzionale sono ampiamente utilizzate in macchinari di produzione, assemblaggio e imballaggio per garantire operazioni fluide e precise. Queste valvole svolgono un ruolo cruciale nell'ottimizzazione della produttività e nel mantenimento di un flusso di lavoro costante.
Movimentazione Materiali
I sistemi di controllo gestiscono pinze, morsetti e attuatori di posizionamento, consentendo una movimentazione efficiente dei materiali. Questo controllo preciso è essenziale per compiti di automazione che coinvolgono la manipolazione e il posizionamento dei componenti.
Assemblaggio Alimentare ed Elettronico
Il funzionamento senza lubrificazione di questi componenti pneumatici previene la contaminazione da olio sulle linee di produzione, fondamentale nei processi di assemblaggio alimentare ed elettronico. Questa caratteristica garantisce la qualità del prodotto e la conformità agli standard di settore.
Manutenzione sul Campo e Retrofit
Parti di ricambio come solenoide e corpi valvola sono disponibili separatamente, consentendo riparazioni mirate senza la necessità di sostituire l'intero gruppo manifold. Questo approccio riduce i tempi di inattività e i costi di manutenzione sul campo.
Personalizzazione:
La nostra valvola pneumatica AirTac 4V110-M5 offre eccezionali servizi di personalizzazione per soddisfare le vostre esigenze specifiche. Prodotta in Cina e certificata CE, questa valvola di controllo direzionale pilotata 5/2 vie è progettata con un resistente corpo in lega di alluminio e protezione del solenoide classificata IP65, garantendo prestazioni affidabili in varie applicazioni industriali.
Offriamo opzioni di personalizzazione flessibili per la valvola pneumatica, supportando pressioni operative da 0,15 a 0,8 MPa (21-114 Psi) e compatibilità con aria filtrata (40 μm). Con una quantità minima d'ordine di soli 1 pezzo e una capacità di fornitura di 5000 pezzi al mese, possiamo evadere ordini di qualsiasi dimensione in modo efficiente. Il prezzo è negoziabile per adattarsi al vostro budget e l'imballaggio è sicuro in cartoni.
Il nostro tempo di consegna varia da 1 a 7 giorni lavorativi dopo il pagamento, con comodi termini di pagamento tra cui T/T, Western Union e PayPal. Affidatevi ai nostri servizi di personalizzazione di valvole pneumatiche per fornirvi soluzioni di valvole affidabili, di alta qualità e su misura che si adattino perfettamente alle vostre esigenze operative.
Imballaggio e Spedizione:
Imballaggio del Prodotto:
La valvola a solenoide pneumatica è imballata con cura per garantirne la protezione durante il trasporto. Ogni valvola è confezionata singolarmente in un robusto sacchetto di plastica antistatico per prevenire danni da umidità e polvere. Le unità individuali vengono quindi inserite in inserti in schiuma tagliati su misura all'interno di una resistente scatola di cartone per minimizzare i movimenti e assorbire gli urti. L'imballaggio esterno è etichettato con i dettagli del prodotto, le istruzioni di manipolazione e le informazioni di spedizione per facilitare una consegna sicura e accurata.
Spedizione:
Offriamo opzioni di spedizione affidabili per consegnare la valvola a solenoide pneumatica in modo rapido e sicuro. I prodotti vengono spediti tramite corrieri fidati con tracciabilità disponibile per tutti gli ordini. A seconda della destinazione, i metodi di spedizione includono servizi di trasporto terrestre standard, accelerato e aereo. Tutte le spedizioni sono conformi alle normative internazionali di spedizione e viene fornita la documentazione necessaria per lo sdoganamento per garantire una consegna fluida in tutto il mondo.
