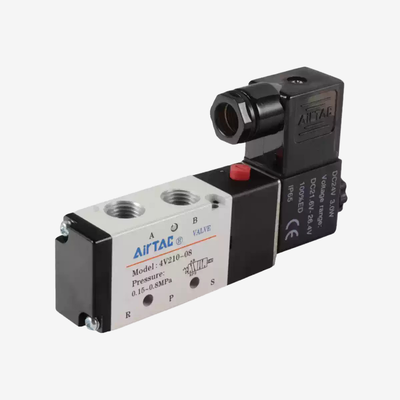

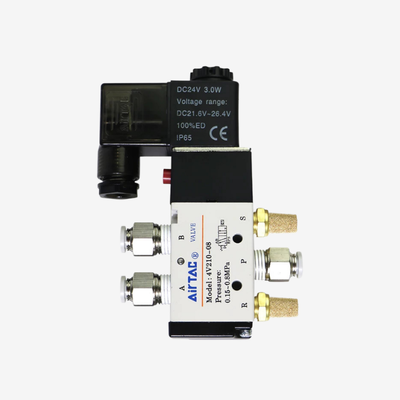

Valvola di controllo pneumatico Airtac 4V410-15 a flusso elevato con otturatore scorrevole, corpo in lega di alluminio, non richiede lubrificazione, comando manuale per circuiti di azionamento cilindri per impieghi gravosi

Descrizione del prodotto:

La serie 4V offre una selezione completa di valvole pneumatiche a solenoide pilotate 5/2 vie. Questa gamma include bobine di ricambio individuali, nonché kit di manifold multi-stazione pre-assemblati, tutti progettati per garantire un controllo direzionale affidabile dell'aria compressa nelle applicazioni di automazione industriale. Le dimensioni delle porte delle valvole variano da 1/8″ a 1/2″, con capacità di flusso (Cv) comprese tra circa 0,56 e 2,80. Questa varietà accoglie in modo efficiente diverse dimensioni di attuatori e requisiti di velocità.

Le valvole sono disponibili in diverse configurazioni: assemblaggi completi a solenoide singolo o doppio, solo corpi valvola per integrazione o sostituzione su manifold, e bobine di ricambio individuali in AC220V o DC24V per la manutenzione in loco. I kit di manifold multi-stazione sono pre-organizzati con da 2 a 10 stazioni per modelli come il 4V210-08 e il 4V110-06. Inoltre, sono offerti kit specifici per le serie 4V310-08 e 4V310-10. Il design del manifold centralizza le porte P (ingresso) e R/S (scarico), riducendo significativamente i raccordi esterni e diminuendo i potenziali punti di perdita di oltre il 70% rispetto alla tubazione di ogni valvola singolarmente. Inoltre, il cablaggio indipendente delle stazioni consente la combinazione di tensioni AC e DC su un unico blocco manifold, migliorando la flessibilità per i sistemi che integrano controlli PLC e interruttori di sicurezza manuali.

Costruito in lega di alluminio, il corpo valvola presenta una struttura a colonna scorrevole che offre una risposta sensibile con minima frizione. Queste valvole non richiedono lubrificazione ad olio; tuttavia, se si utilizza aria lubrificata, questa deve essere fornita continuamente, raccomandando ISO VG32 o equivalente. Un comando manuale è incluso di serie, consentendo l'installazione e il debug senza alimentazione elettrica. Le bobine hanno un grado di protezione IP65 e consumano circa 3 VA (AC) o 3 W (DC) a seconda del modello. Le valvole operano all'interno di un intervallo di pressione standard da 0,15 a 0,8 MPa (21 a 114 psi), con pressioni di prova comprese tra 1,2 e 1,5 MPa a seconda della sorgente specifica.

Caratteristiche:

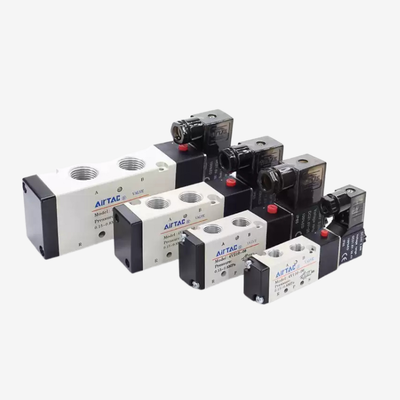

Le dimensioni delle porte vanno da 1/8″ a 1/2″, ospitando diversi modelli tra cui 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 e 4V410-15. Questa flessibilità garantisce la compatibilità con un'ampia varietà di applicazioni.

Queste valvole utilizzano un design di controllo direzionale pilotato a 5/2 vie, fornendo capacità di commutazione affidabili per cilindri a doppio effetto e attuatori pneumatici. Questo le rende una scelta affidabile per un controllo pneumatico preciso.

Sono disponibili opzioni sia per solenoidi singoli che doppi. Le varianti a solenoide doppio includono una funzione di memoria che aiuta a mantenere la posizione della valvola, migliorando l'affidabilità operativa in sistemi complessi.

Per situazioni in cui bobine e cablaggi sono già installati, è disponibile un'opzione solo corpo valvola. Questo è ideale per l'integrazione su manifold o come pezzo di ricambio, riducendo i tempi di inattività e semplificando la manutenzione.

Le bobine di ricambio individuali sono disponibili nelle versioni AC220V e DC24V, consentendo la manutenzione sul campo senza la necessità di sostituire l'intero gruppo valvola. Questa caratteristica supporta una manutenzione economicamente vantaggiosa e minimizza le interruzioni del sistema.

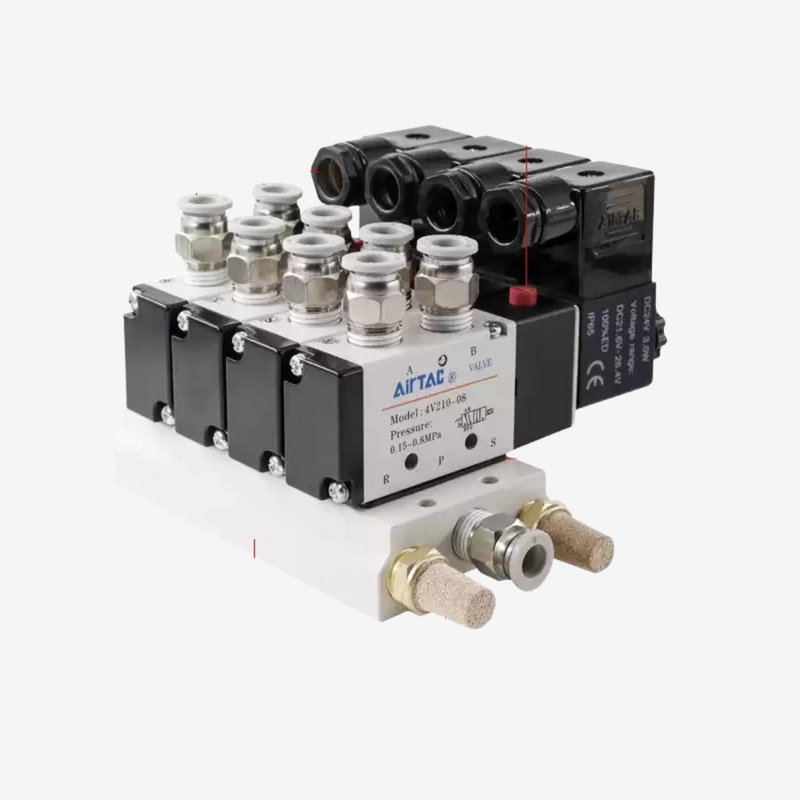

I kit di manifold multi-stazione sono disponibili in configurazioni pre-assemblate da 2 a 10 stazioni per i modelli 4V210-08 e 4V110-06. Sono offerti anche kit aggiuntivi per i modelli 4V310-08 e 4V310-10. Questi kit aiutano a ridurre significativamente i requisiti di spazio di installazione e i tempi di assemblaggio.

La logistica centralizzata dell'aria è ottenuta tramite porte P e R/S unificate di grande diametro, che riducono i raccordi esterni e i potenziali punti di perdita di oltre il 70%. Questo migliora l'affidabilità del sistema e riduce gli sforzi di manutenzione.

Il design supporta la miscelazione di tensioni su un unico manifold, poiché il cablaggio indipendente di ogni stazione consente di mescolare tensioni AC e DC all'interno di un blocco compatto. Questo migliora la flessibilità nelle configurazioni di sistema.

L'espansione modulare è facilitata dall'uso di piastre cieche per sigillare le stazioni inutilizzate. Ciò consente facili aggiornamenti futuri senza la necessità di rifare la tubazione dell'alimentazione principale dell'aria, supportando lo sviluppo scalabile del sistema.

Costruito in lega di alluminio, il corpo valvola offre una soluzione leggera ma resistente, adatta ad ambienti industriali esigenti. La struttura a colonna scorrevole garantisce un'eccellente tenuta e una risposta sensibile con minima frizione.

Le valvole funzionano senza necessità di lubrificazione, semplificando la manutenzione e prevenendo la contaminazione da nebbia d'olio, il che è particolarmente vantaggioso nelle applicazioni di lavorazione alimentare o di assemblaggio elettronico.

Un comando manuale è incluso come caratteristica standard, consentendo una più facile installazione, risoluzione dei problemi e funzionamento di emergenza quando necessario.

Le bobine sono protette secondo il grado IP65, rendendole a prova di polvere e resistenti ai getti d'acqua, adatte all'uso in ambienti difficili e impegnativi.

Queste valvole operano efficacemente in un intervallo di pressione da 0,15 a 0,8 MPa, garantendo la compatibilità con un'ampia gamma di sistemi pneumatici industriali. Inoltre, il loro grado di pressione di prova di 1,2-1,5 MPa fornisce un margine di sicurezza per accogliere potenziali sovratensioni di pressione.

Parametri Tecnici:

Applicazioni:

Il controllo dei cilindri a doppio effetto utilizza una funzione di valvola 5/2 vie per gestire in modo efficiente l'estensione e la retrazione degli attuatori pneumatici. Questa configurazione garantisce un funzionamento preciso e affidabile in varie applicazioni industriali.

I pannelli di automazione multi-cilindro sono dotati di kit manifold che centralizzano sia l'alimentazione dell'aria che il cablaggio elettrico. Questo design supporta la creazione di armadi di controllo compatti che possono ospitare fino a 10 stazioni valvola, ottimizzando spazio e organizzazione.

Con sistemi di controllo a tensione mista, un singolo manifold è in grado di ospitare stazioni valvola che operano su diversi livelli di tensione. Ciò include stazioni DC 24V pilotate da PLC, nonché stazioni di sicurezza manuali AC 220V, offrendo opzioni di integrazione flessibili all'interno dello stesso setup di controllo.

Le valvole di controllo direzionale svolgono un ruolo critico in vari settori come la produzione, l'assemblaggio e i macchinari di imballaggio. Consentono un controllo del movimento fluido e preciso, essenziale per l'automazione industriale ad alte prestazioni.

Nella movimentazione dei materiali, il controllo di pinze, morsetti e attuatori di posizionamento è vitale. Questi componenti garantiscono una manipolazione sicura e un posizionamento preciso durante le diverse fasi di produzione e logistica.

L'uso della tecnologia di funzionamento senza lubrificazione nelle linee di assemblaggio alimentare ed elettronico previene la contaminazione da olio, mantenendo gli standard igienici e proteggendo i componenti sensibili durante tutto il processo di produzione.

Per scopi di manutenzione sul campo e retrofit, sono disponibili opzioni di ricambio che includono solo bobine e corpi valvola. Questo approccio di riparazione mirato elimina la necessità di sostituire l'intero gruppo manifold, riducendo i tempi di inattività e i costi di manutenzione.

Personalizzazione:

La nostra valvola a solenoide pneumatica AirTac 4V110-M5 offre soluzioni personalizzabili per soddisfare le vostre esigenze specifiche. Essendo una valvola di controllo direzionale pilotata a 5/2 vie, è progettata per prestazioni affidabili con un intervallo di pressione operativa da 0,15 a 0,8 MPa (21-114 Psi) ed è adatta per applicazioni con aria filtrata (40 μm).

Offriamo opzioni di personalizzazione tra cui il materiale della guarnizione, con NBR come standard, e la protezione della bobina classificata IP65 per garantire la durata in vari ambienti. Ogni valvola pneumatica è certificata CE e prodotta in Cina, garantendo qualità e conformità.

La nostra quantità minima d'ordine è di soli 1 pezzo, con prezzi disponibili su negoziazione per adattarsi al vostro budget. L'imballaggio è sicuro in cartoni per proteggere la valvola a solenoide durante il transito.

Con una capacità di fornitura di 5000 pezzi al mese, possiamo evadere gli ordini prontamente con un tempo di consegna di 1-7 giorni lavorativi dopo il pagamento. I termini di pagamento sono flessibili, supportando T/T, Western Union e Paypal per la vostra comodità.

Scegliete i nostri servizi di personalizzazione di valvole pneumatiche per soluzioni di valvole a solenoide affidabili ed efficienti, su misura per le vostre esigenze.
