Descrizione del prodotto:

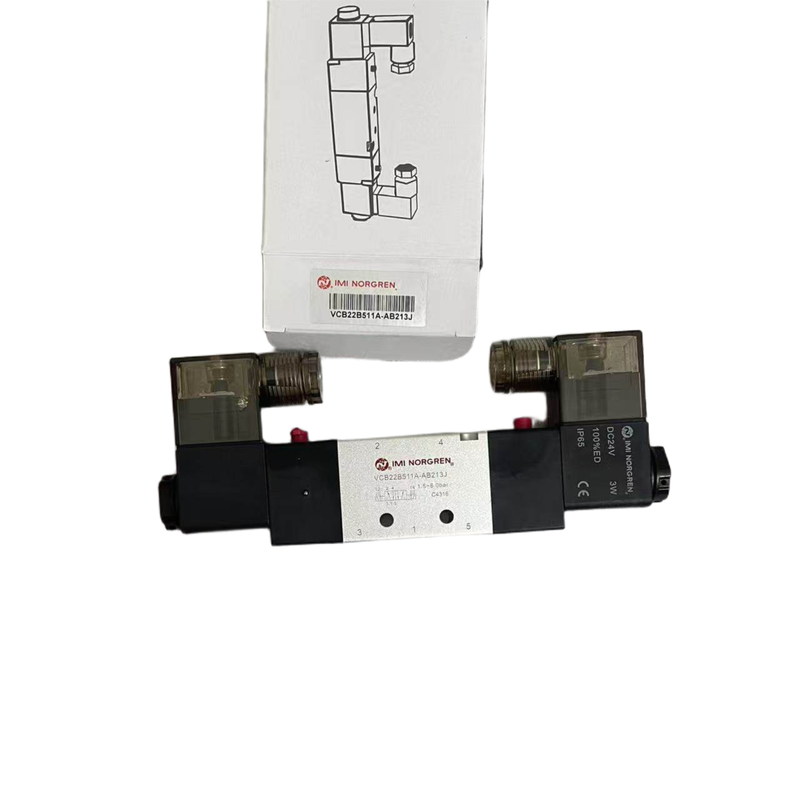

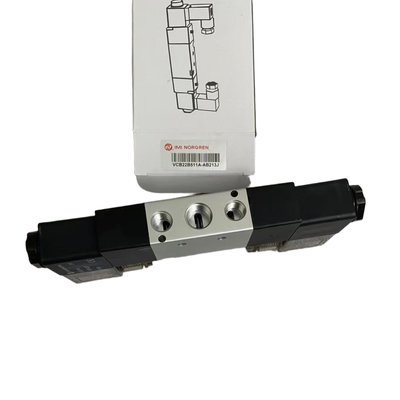

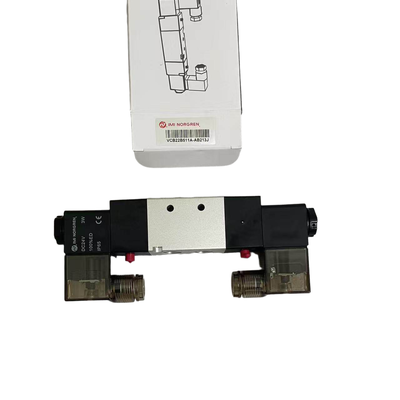

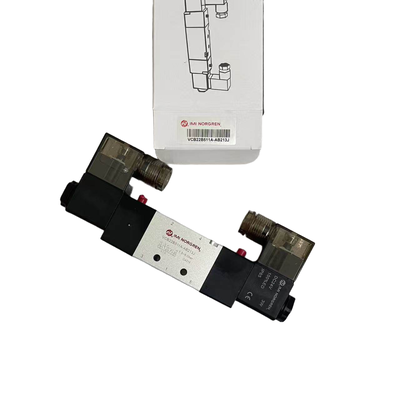

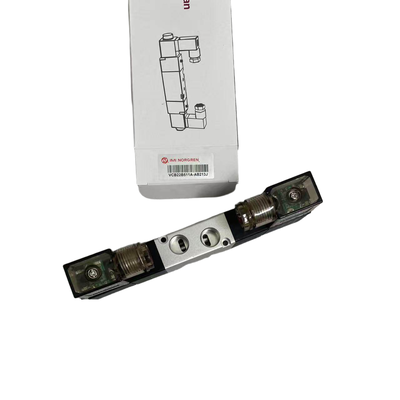

La serie IMI Norgren VCB22 rappresenta una linea ad alte prestazioni di valvole a bobina azionate da solenoide progettate per fornire un controllo direzionale versatile.tali valvole soddisfano un ampio spettro di esigenze di automazione pneumatica industrialeLa loro costruzione compatta in alluminio è completata da luci LED standard e da un'alimentazione interna di aria pilota, garantendo un funzionamento efficiente in varie applicazioni.
Con portate che vanno da 245 a 3350 litri al minuto, la serie VCB22 è in grado di soddisfare i requisiti del circuito pneumatico che vanno dalle esigenze di piccole dimensioni a quelle di alto flusso.Questa adattabilità li rende adatti a diverse impostazioni in cui è fondamentale una prestazione precisa e affidabile delle valvole.
La serie è disponibile in quattro diverse larghezze di valvola ¥18 mm, 22 mm, 27 mm e 34 mm ¥ e offre più porte di dimensioni tra cui M5, G1/8, G1/4, G3/8 e G1/2.Sono disponibili opzioni di montaggio NAMURUn sistema di sotto-base supporta l'assemblaggio e la manutenzione semplici di vari gruppi, migliorando l'efficienza operativa.
A causa del loro design robusto e delle loro caratteristiche versatili, le valvole VCB22 sono ampiamente utilizzate in numerosi settori industriali.trasformazione di prodotti alimentari e bevande, attrezzature tessili, lavorazione chimica e compiti generali di automazione industriale.
Caratteristiche:
Esperienza dell'affidabilitàIMI Norgren originaleQueste valvole sono disponibili in varie opzioni di controllo direzionale, tra cui:3/2, 5/2, e 5/3configurazioni adatte a varie applicazioni industriali.
Scegli tra:quattro larghezze di valvola distinte: 18 mm (Tipo A), 22 mm (Tipo B), 27 mm (Tipo C) e 34 mm (Tipo D), offrendo flessibilità per soddisfare le vostre esigenze operative.M5, G1/8, G1/4, G3/8 e G1/2, insieme alle porte NAMUR specializzate G1/4 e G3/8 per soddisfare le diverse esigenze del sistema.
Queste valvole solenoidi fornisconocapacità di flusso impressionantiL'impianto è dotato di un sistema integrato di controllo del liquido, che consente di controllare efficacemente i liquidi, con una pressione di ingresso compresa tra 245 e 3350 litri al minuto a 6 bar e una pressione di scarico di 1 bar.Indicatore LEDfornisce un chiaro feedback visivo dello stato dell'alimentazione, migliorando la sicurezza operativa e la comodità.
Equipaggiato con unSpingere e girare per bloccare l'operazione manuale, queste valvole semplificano la messa in servizio e la manutenzione di routine.Classificazione doganale al 100%e unClasse di protezione IP65per sopportare ambienti industriali impegnativi.
Il robusto ma leggerocarcassa in alluminiogarantisce la durata, mentreSigilli NBRL'installazione è semplificata dalsistema di montaggio a sottobaseche facilita l'installazione di tubi e l'assemblaggio dei collettori.
Con unapprovvigionamento interno di aria per pilotiLe valvole mantengono le prestazioni nonostante le fluttuazioni elettriche grazie ad un sistema diTolleranza di tensione ± 10%Le opzioni disponibili includonosolenoide singolo (rientro della molla)- edi una lunghezza superiore a 20 mmle configurazioni.
Inoltre, per le valvole 5/3, sono offerte tre funzioni centrali:Tutte le porte bloccate (APB),Fuoco di scarico a centro aperto (COE), ePressione a centro aperto (COP), consentendo soluzioni su misura per le diverse esigenze di controllo pneumatico.
Parametri tecnici:
| Marchio |
IMI Norgren |
| Serie |
VCB22 |
| Tipo di valvola |
Valvola a bobina azionata da solenoide |
| Funzioni |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Medio |
Aria compressa, filtrata fino a 40 μm, lubrificata o non lubrificata |
| Pressione di funzionamento |
1.5 a 8 bar |
Applicazioni:
Applicazioni delle valvole solenoidi serie Norgren VCB22
Le valvole solenoidi della serie Norgren VCB22 trovano un ampio utilizzo in una varietà di settori industriali a causa delle loro affidabili capacità di controllo pneumatico.Queste valvole sono componenti essenziali nei sistemi che richiedono un'azione precisa ed efficiente.
Macchine per imballaggio
Nell'industria dell'imballaggio, queste valvole solenoidi sono utilizzate per il controllo dell'azione pneumatica, svolgendo un ruolo fondamentale nei processi di imballaggio degli alimenti, nella formazione dei cartoni e nelle linee di riempimento.La loro integrazione garantisce un funzionamento regolare e una maggiore produttività.
Industria automobilistica
Il settore automobilistico sfrutta la serie VCB22 per il commutazione del circuito d'aria all'interno di apparecchiature di saldatura, linee di assemblaggio e celle di lavoro robotiche.Questo contribuisce a semplificare i flussi di lavoro di produzione e a migliorare l'automazione.
Industria alimentare e delle bevande
Queste valvole facilitano il controllo automatizzato nelle applicazioni alimentari e delle bevande, comprese le apparecchiature di riempimento, le macchine di etichettatura e i sistemi di smistamento,sostenendo così operazioni di trasformazione igieniche ed efficienti.
Macchine e apparecchi tessili
All'interno delle macchine tessili, le valvole vengono utilizzate per guidare i sistemi pneumatici nei telai, nelle attrezzature di tintura e nelle linee di movimentazione dei tessuti, migliorando la precisione e l'affidabilità operativa.
Settori chimici e farmaceutici
Nei processi chimici e farmaceutici, le valvole VCB22 forniscono isolamento pneumatico all'interno dei circuiti fluidi per il controllo dei processi.È importante verificare la compatibilità dei supporti quando si applicano queste valvole in tali ambienti.
Fabbricazione di elettronica e semiconduttori
Il controllo pneumatico di precisione è di vitale importanza nella produzione di elettronica e semiconduttori, dove queste valvole sono utilizzate in apparecchiature di cleanroom, linee di assemblaggio di PCB,e sistemi di ispezione per mantenere elevati standard di precisione e pulizia.
Automazione industriale generale
In un contesto più ampio di automazione industriale, le valvole offrono un controllo direzionale per vari macchinari, inclusi sistemi di carico e scarico, trasportatori, ascensori e tavoli rotanti,contribuire a un funzionamento versatile e affidabile.
Applicazioni standard NAMUR
La serie VCB22 supporta il montaggio diretto su attuatori pneumatici come cilindri e valvole di controllo in conformità con lo standard NAMUR, garantendo compatibilità e facilità di integrazione.
Sistemi diversi
Inoltre, queste valvole elettromagnetiche possono essere installate in sistemi a collettori tramite sotto-basi, consentendo configurazioni centralizzate multi-valvola per una condotta e un controllo semplificati.
Supporto e servizi:
Norgren si impegna a fornire un supporto tecnico e servizi eccezionali per i nostri prodotti di valvole solenoidi per garantire prestazioni ottimali e soddisfazione del cliente.Il nostro team di esperti è disponibile per aiutare con la selezione del prodottoOffriamo una documentazione completa, comprese schede dati, manuali di installazione e note di applicazione,per aiutarvi a ottenere il massimo dalle vostre valvole solenoidi.
Oltre al supporto tecnico, Norgren fornisce servizi di riparazione e ristrutturazione per prolungare la vita delle valvole solenoidi e ridurre i tempi di inattività.I nostri centri di assistenza sono attrezzati per gestire una vasta gamma di modelli e configurazioni di valvole, garantendo una rapida risposta e una garanzia di qualità.
Per le soluzioni personalizzate, il nostro team di ingegneri lavora a stretto contatto con i clienti per progettare e sviluppare configurazioni di valvole solenoidi su misura per esigenze specifiche di applicazione.Offriamo anche programmi di formazione e webinar per aiutare il tuo team a rimanere informato sulle ultime tecnologie e le migliori pratiche nelle applicazioni di valvole solenoidi.
Fidatevi di Norgren per fornire supporto e servizi affidabili che mantengono le vostre operazioni in regola ed efficiente.
Imballaggio e trasporto:
La valvola solenoide Norgren è accuratamente confezionata per garantire la massima protezione durante il trasporto.Ogni valvola è saldamente racchiusa in una scatola resistente con un imbottito protettivo per evitare danni da urti e vibrazioniI materiali di imballaggio sono selezionati per mantenere l'integrità del prodotto e per proteggerlo da umidità, polvere e altri fattori ambientali.
Per la spedizione, i prodotti sono etichettati con tutte le necessarie istruzioni di gestione e spediti tramite vettori affidabili per garantire una consegna tempestiva e sicura.Le informazioni di tracciamento sono fornite ai clienti per aggiornamenti in tempo reale sullo stato delle loro spedizioni.Si prende particolare cura delle spedizioni internazionali per rispettare le norme doganali e ridurre al minimo i ritardi.
