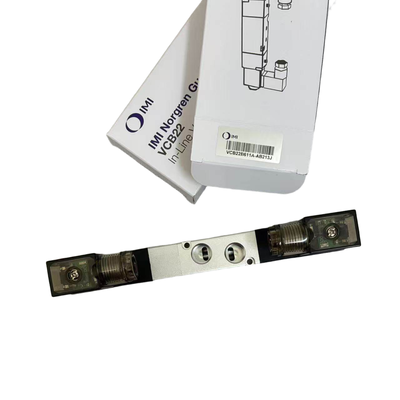

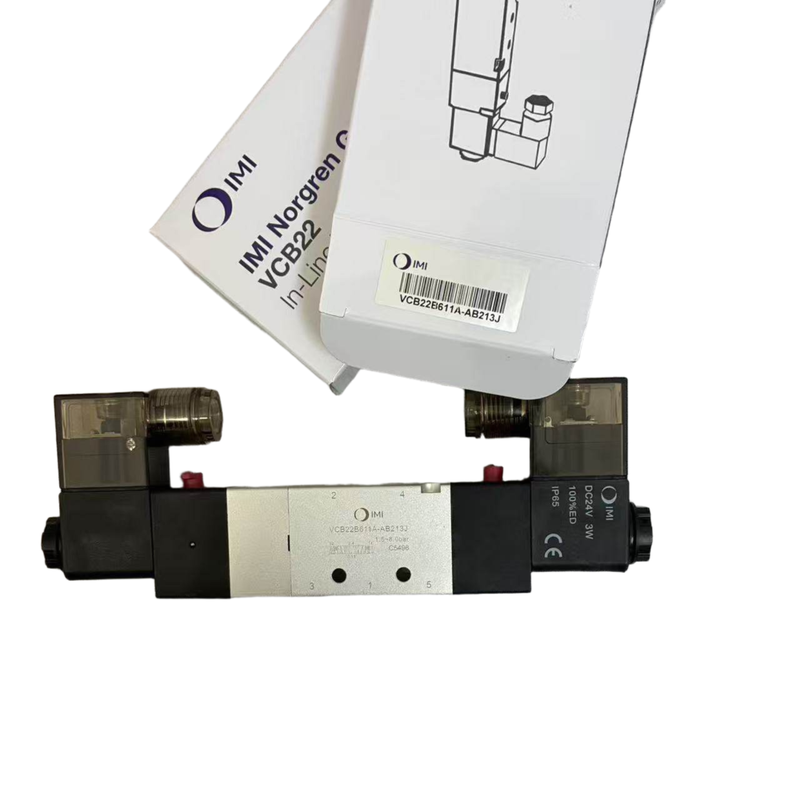

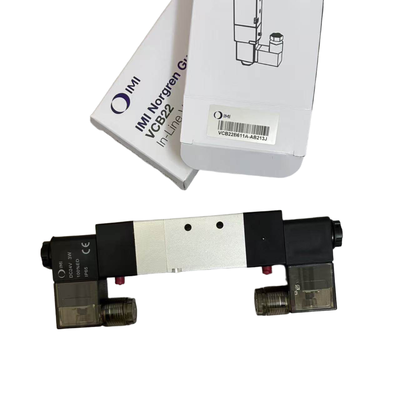

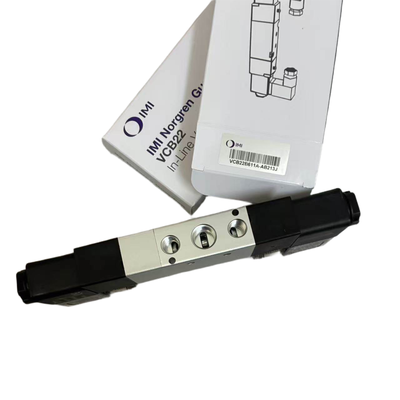

Descrizione del prodotto:
La serie VCB22 di IMI Norgren rappresenta una valvola a otturatore azionata da solenoide ad alte prestazioni, progettata per fornire funzioni di controllo direzionale 3/2, 5/2 e 5/3. Ciò la rende altamente adatta per una vasta gamma di attività di automazione pneumatica industriale. La sua robusta costruzione presenta un alloggiamento compatto in alluminio, dotato di spie luminose a LED standard e di un'alimentazione pneumatica pilota interna, garantendo un funzionamento affidabile ed efficiente.
Con portate che variano da 245 a 3350 litri al minuto, la serie VCB22 soddisfa efficacemente le esigenze dei circuiti pneumatici che spaziano da applicazioni miniaturizzate su piccola scala a requisiti di alta portata. Questa versatilità le consente di soddisfare varie esigenze operative negli ambienti industriali.
Le valvole della serie VCB22 sono disponibili in quattro larghezze distinte: 18 mm, 22 mm, 27 mm e 34 mm, e offrono molteplici dimensioni di porte, tra cui M5, G1/8, G1/4, G3/8 e G1/2. Inoltre, sono disponibili opzioni di montaggio NAMUR, che facilitano un'integrazione semplice. Il design del sistema di sotto-base migliora la facilità di assemblaggio dei manifold e semplifica le procedure di manutenzione.
Grazie a queste caratteristiche, la serie VCB22 è ampiamente utilizzata in diversi settori, come macchinari per l'imballaggio, produzione automobilistica, produzione di alimenti e bevande, macchinari tessili, lavorazione chimica e soluzioni di automazione industriale generale.
Caratteristiche:
Sperimenta l'affidabilità delle valvole a solenoide industriali originali IMI Norgren , un marchio sinonimo di qualità e prestazioni. Queste valvole sono disponibili in varie configurazioni di controllo direzionale, tra cui 3/2, 5/2 e 5/3 , consentendoti di selezionare l'opzione perfetta per le tue applicazioni industriali.
Scegli tra quattro diverse larghezze di valvola per soddisfare i requisiti del tuo sistema: 18 mm (Tipo A), 22 mm (Tipo B), 27 mm (Tipo C) e 34 mm (Tipo D). Questa varietà garantisce la compatibilità con un'ampia gamma di attrezzature e configurazioni di tubazioni.
Le valvole sono dotate di opzioni di porta complete come M5, G1/8, G1/4, G3/8 e G1/2, inclusi gli standard NAMUR G1/4 e G3/8, offrendo flessibilità e facilità di installazione in diversi ambienti industriali.
Progettate per l'efficienza, queste valvole offrono una elevata capacità di flusso che va da 245 a 3350 litri al minuto a una pressione di ingresso di 6 bar con una caduta di pressione di 1 bar. Ciò le rende ideali per compiti di controllo pneumatico impegnativi.
Per facilitare il monitoraggio, è inclusa di serie una spia luminosa a LED , che visualizza chiaramente lo stato di alimentazione a colpo d'occhio. Inoltre, una funzione di override manuale a pressione e rotazione consente semplici operazioni di messa in servizio e manutenzione.
Queste valvole supportano un ciclo di lavoro continuo al 100% , garantendo prestazioni affidabili per periodi prolungati. Il robusto grado di protezione IP65 assicura che resistano a condizioni industriali difficili, mentre l' alloggiamento in alluminio offre una durata leggera.
Sigillate con materiali NBR adatti per l'aria compressa, le valvole utilizzano un sistema di montaggio su sotto-base per semplificare la tubazione e consentire configurazioni di manifold. Il design include un alimentazione pneumatica pilota interna , eliminando la necessità di fonti di aria pilota esterne.
Le fluttuazioni di tensione sono gestite efficacemente con una tolleranza di ±10% sulla tensione operativa. Le valvole sono disponibili sia come versioni a solenoide singolo (ritorno a molla) che a doppio solenoide per soddisfare le tue esigenze di controllo.
Per le valvole di controllo direzionale 5/3, sono offerte tre funzioni centrali: Tutte le porte bloccate (APB) , Scarico centrale aperto (COE) e Pressione centrale aperta (COP) , fornendo opzioni versatili per circuiti pneumatici complessi.
Parametri tecnici:
| Pressione operativa |
Da 1,5 a 8 bar |
| Serie |
VCB22 |
| Funzioni |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Tipo di valvola |
Valvola a otturatore azionata da solenoide |
| Mezzo |
Aria compressa, filtrata a 40 µm, lubrificata o non lubrificata |
| Marca |
IMI Norgren |
Applicazioni:
Applicazioni delle valvole a solenoide Norgren serie VCB22
Le valvole a solenoide Norgren serie VCB22 trovano ampie applicazioni in una varietà di settori industriali grazie alle loro caratteristiche di controllo pneumatico affidabili e precise.
Nelle industrie Macchinari per l'imballaggio , queste valvole sono comunemente utilizzate per il controllo dell'attuazione pneumatica in processi come l'imballaggio alimentare, la formazione di cartoni e le linee di riempimento. La loro efficienza aiuta a ottimizzare la produzione e a mantenere una qualità costante.
Nella Produzione automobilistica , le valvole svolgono un ruolo significativo nell'interruttore del circuito pneumatico per maschere di saldatura, linee di assemblaggio e celle di lavoro robotiche, consentendo un'automazione fluida e controllata durante tutto il processo di produzione.
Il settore Alimenti e bevande beneficia delle capacità di controllo automatizzato della serie VCB22 nelle attrezzature di riempimento, nelle macchine etichettatrici e nei sistemi di smistamento, supportando operazioni ad alta velocità e igieniche.
Per i Macchinari tessili , queste valvole a solenoide forniscono funzioni di azionamento pneumatico essenziali per telai, attrezzature di tintura e linee di movimentazione tessuti, contribuendo a migliorare l'affidabilità operativa.
Nelle industrie Chimica e farmaceutica , forniscono isolamento pneumatico all'interno dei circuiti fluidi di controllo di processo. È importante, tuttavia, verificare la compatibilità dei mezzi per garantire prestazioni e sicurezza ottimali.
Il settore Elettronica e semiconduttori utilizza queste valvole per il controllo pneumatico di precisione in apparecchiature per camere bianche, assemblaggio di circuiti stampati (PCB) e sistemi di ispezione, dove precisione e pulizia sono fondamentali.
Più in generale, nell' Automazione industriale generale , le valvole facilitano il controllo direzionale per varie applicazioni, tra cui carico e scarico macchine, nastri trasportatori, ascensori e tavole rotanti, migliorando la flessibilità dell'automazione.
Le valvole sono inoltre progettate per soddisfare gli standard Applicazioni NAMUR , consentendo il montaggio diretto su attuatori pneumatici come cilindri e valvole di controllo, il che semplifica l'integrazione e la manutenzione.
Infine, nei Sistemi di manifold , la serie Norgren VCB22 supporta l'installazione centralizzata di più valvole tramite sotto-basi, consentendo soluzioni di tubazioni integrate compatte e ottimizzate.
Supporto e servizi:
Norgren fornisce un supporto tecnico completo e servizi per i suoi prodotti a valvole a solenoide per garantire prestazioni ottimali e la soddisfazione del cliente. Il nostro team di supporto è attrezzato per assistere nella selezione del prodotto, nella guida all'installazione, nella risoluzione dei problemi e nei consigli di manutenzione. Offriamo documentazione dettagliata del prodotto, inclusi schede tecniche, schemi elettrici e manuali di installazione per facilitare l'uso corretto e l'integrazione delle nostre valvole a solenoide nei vostri sistemi.
Oltre al supporto tecnico, Norgren offre servizi di riparazione e manutenzione per prolungare la durata delle vostre valvole a solenoide. I nostri tecnici qualificati possono eseguire diagnostica, sostituzione di parti e ristrutturazioni utilizzando componenti originali Norgren. Offriamo anche sessioni di formazione e workshop per aiutare clienti e partner ad approfondire la loro comprensione delle tecnologie e delle applicazioni delle valvole a solenoide.
Per soluzioni personalizzate, il team di ingegneri Norgren collabora con i clienti per sviluppare configurazioni di valvole a solenoide su misura che soddisfino requisiti operativi specifici. Il nostro impegno è fornire prodotti affidabili e di alta qualità supportati da un servizio esperto per migliorare la vostra efficienza operativa e ridurre i tempi di inattività.
Imballaggio e spedizione:
La valvola a solenoide Norgren è accuratamente imballata per garantire la massima protezione durante il transito. Ogni valvola è racchiusa in una robusta scatola su misura con inserti protettivi in schiuma per prevenire danni da urti e vibrazioni.
Tutti i prodotti vengono sottoposti a un'ispezione e a un processo di test approfonditi prima dell'imballaggio per garantire prestazioni e affidabilità ottimali.
L'imballaggio è chiaramente etichettato con i dettagli del prodotto, le istruzioni di manipolazione e le informazioni sulla sicurezza per facilitare l'identificazione e la corretta manipolazione.
Per la spedizione, la valvola a solenoide Norgren viene spedita utilizzando corrieri affidabili con opzioni di tracciamento per garantire una consegna puntuale e sicura alla località specificata dal cliente.
Possono essere presi accordi di spedizione speciali su richiesta per soddisfare consegne accelerate o requisiti di manipolazione specifici.
