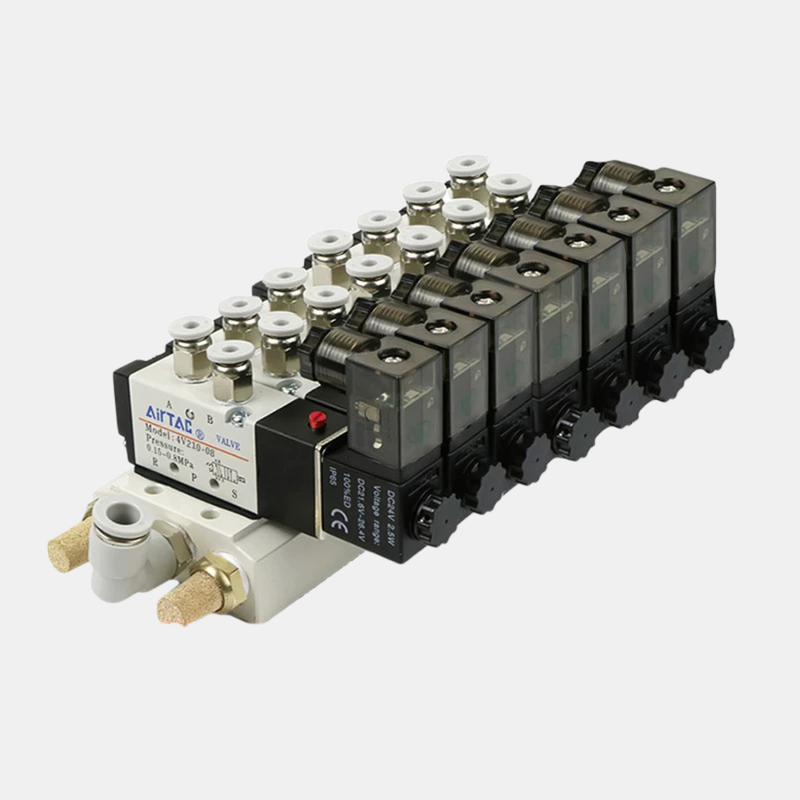

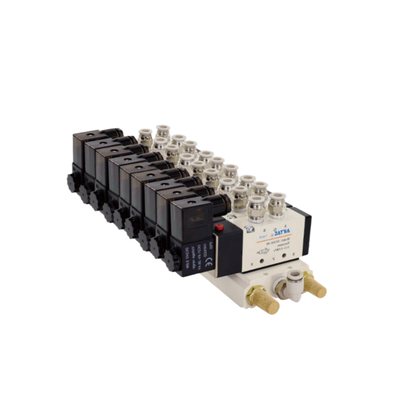

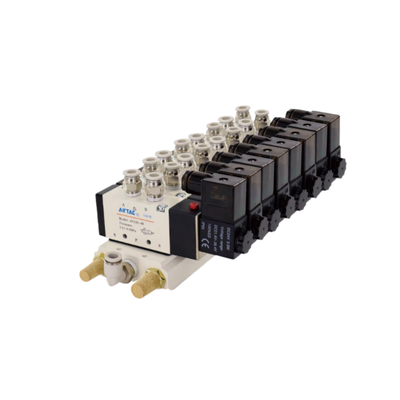

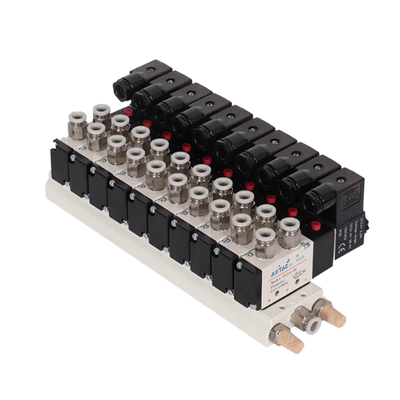

Airtac 4V210-08 Controllo direzionale Valvola solenoide Assemblaggio di 7 a 10 stazioni Valvola combinata pacchetto di corto flusso di percorso bassa perdita d'aria per il sistema di controllo dell'aria multicanale

Descrizione del prodotto:

La serie 4V comprende una versatile collezione di valvole a solenoide pneumatiche pilotate a 5/2 vie, insieme a bobine di ricambio individuali e kit di manifold multi-stazione pre-assemblati. Questi componenti sono specificamente progettati per garantire un controllo direzionale affidabile dell'aria compressa nei sistemi di automazione industriale. La serie include dimensioni delle porte delle valvole che vanno da M5 e 1/8″ fino a 1/2″, con aree di sezione trasversale effettive comprese tra 12 mm² e 50 mm². Inoltre, i coefficienti di flusso (Cv) variano da 0,56 a 2,80, consentendo alle valvole di adattarsi a varie dimensioni di attuatori e richieste di velocità.

Le valvole sono offerte in molteplici configurazioni: unità complete a solenoide singolo o doppio, corpi valvola da soli per l'integrazione in manifold o come ricambi, e bobine di ricambio separate AC220V o DC24V per facilitare la manutenzione sul campo. I kit di manifold multi-stazione sono pre-organizzati con da 2 a 10 stazioni compatibili con i modelli 4V210-08 e 4V110-06. Sono disponibili anche kit dedicati per le serie 4V310-08 e 4V310-10. Grazie al design integrato del manifold, diverse valvole sono consolidate su una singola base robusta, che semplifica l'installazione e conserva spazio all'interno di armadi di controllo compatti. Inoltre, le porte di alimentazione e scarico centralizzate riducono al minimo la necessità di raccordi esterni e diminuiscono i potenziali punti di perdita rispetto ai tubi delle valvole individuali. Il cablaggio indipendente per ogni stazione consente inoltre di mescolare tensioni AC e DC su un unico blocco manifold, aumentando la flessibilità per i sistemi che combinano controlli PLC con stazioni di sicurezza manuali.

I corpi valvola sono realizzati in lega di alluminio e incorporano una struttura a colonna scorrevole che garantisce un'eccellente tenuta e un funzionamento reattivo. La sede interna viene lavorata con precisione per minimizzare l'attrito, il che si traduce in una bassa pressione di avvio e una maggiore durata. Queste valvole non richiedono lubrificazione ad olio; tuttavia, se si utilizza aria lubrificata, questa deve essere fornita continuamente utilizzando lubrificante ISO VG32 o equivalente. Una funzione di override manuale è inclusa di serie, consentendo l'installazione e la risoluzione dei problemi senza alimentazione elettrica. Le bobine hanno un grado di protezione IP65 con un consumo di potenza di circa 3 VA per le versioni AC o 3 W per le varianti DC.

Le specifiche operative includono un intervallo di pressione standard da 0,15 a 0,8 MPa (21 a 114 psi) e una pressione di prova di 1,2 MPa (175 psi). Queste valvole sono adatte per ambienti con temperature comprese tra -20°C e +70°C, rendendole adattabili a un'ampia gamma di applicazioni industriali.

Caratteristiche:

Le dimensioni delle porte disponibili vanno da M5 e 1/8 di pollice fino a 1/2 pollice. Questa gamma comprende vari modelli tra cui 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 e 4V410-15, offrendo flessibilità per soddisfare diverse esigenze applicative.

Queste valvole sono progettate con un meccanismo di controllo direzionale pilotato a 5/2 vie, garantendo prestazioni di commutazione affidabili specificamente per cilindri a doppio effetto e attuatori pneumatici. Questa caratteristica migliora la precisione operativa e l'efficienza.

I clienti possono scegliere tra opzioni a solenoide singolo e doppio. I modelli a solenoide doppio incorporano una funzione di memoria che mantiene la posizione della valvola, migliorando l'affidabilità del controllo durante il funzionamento.

Per scopi di integrazione di sistema o sostituzione, è disponibile un'opzione solo corpo valvola. Questo è ideale quando bobine e cablaggi sono già installati, consentendo una perfetta integrazione nel manifold senza la necessità di componenti aggiuntivi.

Sono offerte bobine di ricambio individuali nelle varianti AC220V e DC24V. Queste consentono una facile manutenzione sul campo consentendo la sostituzione della bobina senza la necessità di sostituire l'intero gruppo valvola, riducendo così i tempi di fermo e i costi di manutenzione.

I kit di manifold multi-stazione sono pre-assemblati in configurazioni che vanno da 2 a 10 stazioni per modelli come 4V210-08 e 4V110-06. Sono disponibili kit aggiuntivi per 4V310-08 e 4V310-10, tutti progettati per ridurre al minimo lo spazio di installazione e i tempi di assemblaggio.

La base del manifold integrato consolida più valvole su una singola base robusta dotata di porte di alimentazione e scarico centralizzate. Questo design semplifica la configurazione del sistema e migliora la durata complessiva.

Una caratteristica degna di nota è la capacità di mescolare tensioni su un unico manifold. Ogni stazione può essere cablata indipendentemente, consentendo la combinazione di tensioni AC e DC all'interno di un blocco manifold compatto, migliorando la versatilità.

Realizzati in lega di alluminio, i corpi valvola sono leggeri e resistenti, rendendoli adatti ad ambienti industriali esigenti. Questa scelta di materiale contribuisce a ridurre il peso complessivo del sistema mantenendo la resistenza.

La struttura a colonna scorrevole garantisce un'eccellente tenuta e una risposta sensibile con basso attrito. Ciò si traduce in un funzionamento fluido e una maggiore longevità dei componenti della valvola.

Le valvole funzionano senza necessità di lubrificazione, il che semplifica la manutenzione ed elimina il rischio di contaminazione da nebbia d'olio, una considerazione importante nelle applicazioni di trasformazione alimentare e assemblaggio elettronico.

Un override manuale è incluso come caratteristica standard, consentendo una facile installazione, risoluzione dei problemi e funzionamento di emergenza quando necessario.

Le bobine sono protette secondo gli standard IP65, rendendole a prova di polvere e resistenti ai getti d'acqua, il che rende le valvole adatte all'uso in condizioni ambientali difficili.

Queste valvole funzionano in modo efficiente nell'intervallo di pressione da 0,15 a 0,8 MPa, adatte per un'ampia gamma di sistemi pneumatici industriali, mentre la pressione di prova è classificata a 1,2 MPa per fornire un margine di sicurezza per i picchi di pressione.

Sono progettate per funzionare in modo affidabile in un ampio intervallo di temperature da -20°C a +70°C, adattandosi alle condizioni ambientali industriali standard.

Parametri Tecnici:

Applicazioni:

La funzione 5/2 vie viene utilizzata per le operazioni di estensione e retrazione degli attuatori pneumatici, fornendo un controllo preciso dei cilindri a doppio effetto. Questa configurazione garantisce un funzionamento affidabile ed efficiente adatto a varie applicazioni industriali.

I pannelli di automazione multi-cilindro dotati di kit manifold centralizzano l'alimentazione dell'aria e il cablaggio. Questo design supporta armadi di controllo compatti che possono ospitare fino a 10 stazioni valvola, semplificando l'integrazione e la manutenzione del sistema.

Un singolo manifold è in grado di ospitare stazioni valvola pilotate da PLC DC 24V e stazioni di sicurezza manuali AC 220V. Questa flessibilità semplifica l'installazione e consente configurazioni versatili del sistema di controllo.

Il controllo direzionale gioca un ruolo cruciale nei macchinari di produzione, assemblaggio e imballaggio. Queste soluzioni di controllo consentono processi di automazione efficienti in vari settori industriali.

I sistemi di controllo sono essenziali per la gestione di pinze, morsetti e attuatori di posizionamento nelle operazioni di movimentazione materiali, garantendo un movimento accurato e affidabile di componenti e prodotti.

La modalità operativa senza lubrificazione previene la contaminazione da olio sulle linee di produzione, rendendo questi sistemi di controllo ideali per ambienti sensibili come la trasformazione alimentare e l'assemblaggio elettronico.

La manutenzione è semplificata con opzioni che consentono la sostituzione individuale di bobine e corpi valvola. Questo approccio di riparazione mirato evita la necessità di sostituire l'intero gruppo manifold, riducendo tempi di fermo e costi.

Personalizzazione:

La nostra valvola pneumatica AirTac 4V210-08 offre eccellenti servizi di personalizzazione per soddisfare le vostre esigenze specifiche. Essendo una valvola a solenoide NAMUR di alta qualità prodotta in Cina, è dotata di certificazione CE che garantisce prestazioni e sicurezza affidabili.

La valvola di controllo direzionale pilotata a 5/2 vie presenta un resistente corpo in lega di alluminio e materiale di tenuta NBR standard, progettata per l'uso con aria filtrata a 40 μm. La valvola offre un tempo di risposta rapido di ≤0,03 secondi, rendendola ideale per sistemi di controllo pneumatico di precisione.

Offriamo opzioni di personalizzazione tra cui imballaggio in cartoni e termini di pagamento flessibili come T/T, Western Union e Paypal. Con una quantità minima d'ordine di soli 1 pezzo e una capacità di fornitura di 5000 pezzi al mese, possiamo gestire ordini sia piccoli che grandi in modo efficiente.

Il tempo di consegna è rapido, variabile da 1 a 7 giorni lavorativi dopo il pagamento, garantendo che la vostra valvola a solenoide pneumatica G1/4 arrivi prontamente. Il prezzo è negoziabile in base al volume dell'ordine e alle specifiche esigenze di personalizzazione, consentendovi di ottenere il miglior valore per il vostro investimento.

Scegliete i nostri servizi di personalizzazione del prodotto per la valvola pneumatica AirTac 4V210-08 per beneficiare di soluzioni su misura che migliorano le prestazioni e l'affidabilità del vostro sistema pneumatico.

Supporto e Servizi:

Il nostro prodotto Valvola a Solenoide Pneumatica è progettato per fornire un controllo affidabile ed efficiente dei sistemi pneumatici. Per il supporto tecnico, si prega di fare riferimento al manuale del prodotto per le linee guida di installazione, funzionamento e risoluzione dei problemi. Assicurarsi che la valvola sia installata in conformità con la direzione del flusso specificata e le classificazioni elettriche per evitare danni e garantire prestazioni ottimali.

In caso di problemi con il prodotto, verificare i collegamenti elettrici, la tensione di alimentazione e i livelli di pressione dell'aria secondo le specifiche. Si raccomanda una manutenzione regolare, inclusa la pulizia dei componenti della valvola e il controllo delle perdite d'aria, per mantenere il corretto funzionamento.

Offriamo una gamma completa di servizi tra cui consulenza sui prodotti, assistenza all'installazione e supporto per la risoluzione dei problemi per aiutarvi a massimizzare le prestazioni della vostra valvola a solenoide pneumatica. Sono disponibili anche parti di ricambio e aggiornamenti per prolungare la durata della vostra attrezzatura.

Per documentazione tecnica, aggiornamenti software e FAQ, si prega di visitare il nostro portale di supporto online. Il nostro team di esperti è impegnato a fornire soluzioni rapide ed efficaci per garantire che i vostri sistemi pneumatici funzionino in modo fluido ed efficiente.
