Descrizione del prodotto:
La serie 4V offre una selezione versatile di valvole pneumatiche a solenoide pilotate 5/2 vie, inclusi singoli elettromagneti di ricambio e kit di manifold multi-stazione preassemblati. Questi prodotti sono meticolosamente progettati per garantire un controllo direzionale affidabile dell'aria compressa nei sistemi di automazione industriale. La serie supporta una gamma di dimensioni delle porte da M5 e 1/8″ fino a 1/2″, con aree di sezione trasversale effettive che vanno da 12 mm² a 50 mm². Inoltre, i coefficienti di flusso (Cv) vanno da 0,56 a 2,80, per soddisfare diverse dimensioni degli attuatori e requisiti di velocità.
Le valvole di questa serie sono disponibili come unità complete a solenoide singolo o doppio, corpi valvola destinati all'integrazione o alla sostituzione su manifold, ed elettromagneti di ricambio individuali compatibili con sorgenti di alimentazione AC220V o DC24V, ideali per la manutenzione in loco. I kit di manifold multi-stazione sono preconfigurati con 2-10 stazioni per i modelli 4V210-08 e 4V110-06. Esistono anche kit specializzati per le serie 4V310-08 e 4V310-10. Questo design integrato del manifold semplifica il processo di installazione consolidando più valvole su una robusta base, risparmiando spazio prezioso nei compatti armadi di controllo. Dispone inoltre di porte di alimentazione e scarico centralizzate, che riducono al minimo la necessità di raccordi esterni e diminuiscono le potenziali perdite rispetto alle tubazioni di valvole separate. Inoltre, il design del cablaggio indipendente per stazione consente la combinazione di tensioni AC e DC all'interno di un unico blocco manifold, offrendo grande flessibilità per i sistemi che integrano controlli PLC insieme a stazioni di sicurezza manuali.
Costruito in resistente lega di alluminio, il corpo valvola utilizza una struttura a colonna scorrevole che garantisce una tenuta ermetica e un funzionamento reattivo. La sua alesatura interna è lavorata con precisione per ridurre i livelli di attrito, il che si traduce in una bassa pressione di avvio e prolunga la vita utile della valvola. In particolare, queste valvole non richiedono lubrificazione ad olio; tuttavia, se si utilizza aria lubrificata, questa deve essere fornita continuamente (si raccomanda olio ISO VG32 o equivalente). Una funzione di override manuale è standard, facilitando l'installazione e il collaudo senza la necessità di alimentazione elettrica. Gli elettromagneti sono classificati IP65 per la protezione e hanno un consumo di potenza di circa 3 VA per le varianti AC o 3 W per le versioni DC, a seconda del modello.
Il campo di pressione operativa standard per le valvole della serie 4V va da 0,15 a 0,8 MPa (21-114 psi), con una pressione massima di prova di 1,2 MPa (175 psi). Queste valvole sono inoltre progettate per funzionare in modo affidabile in un intervallo di temperatura da -20°C a +70°C, rendendole adatte a un'ampia gamma di ambienti industriali.
Caratteristiche:
Le opzioni di dimensioni delle porte vanno da M5 e 1/8″ fino a 1/2″, per accogliere una varietà di modelli tra cui le serie 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 e 4V410-15. Questa gamma garantisce la compatibilità su molteplici applicazioni.
Progettata come valvola di controllo direzionale pilotata a 5/2 vie, offre capacità di commutazione affidabili su misura per cilindri a doppio effetto e attuatori pneumatici. Gli utenti possono scegliere tra configurazioni a solenoide singolo e doppio, dove le versioni a solenoide doppio dispongono di una funzione di memoria per mantenere la posizione.
Per opzioni di installazione più flessibili, è disponibile una versione solo corpo valvola, ideale per l'integrazione su manifold o scenari di sostituzione in cui elettromagneti e cablaggi sono preesistenti. Inoltre, sono offerti elettromagneti di ricambio individuali in AC220V e DC24V per una comoda manutenzione sul campo senza la necessità di sostituire l'intero gruppo valvola.

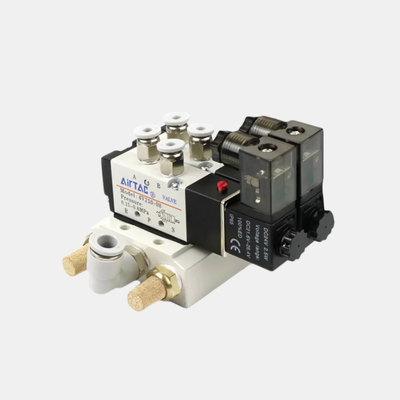

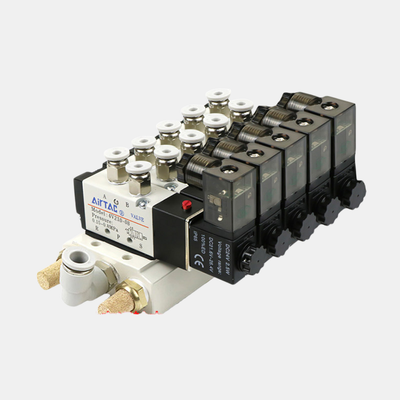

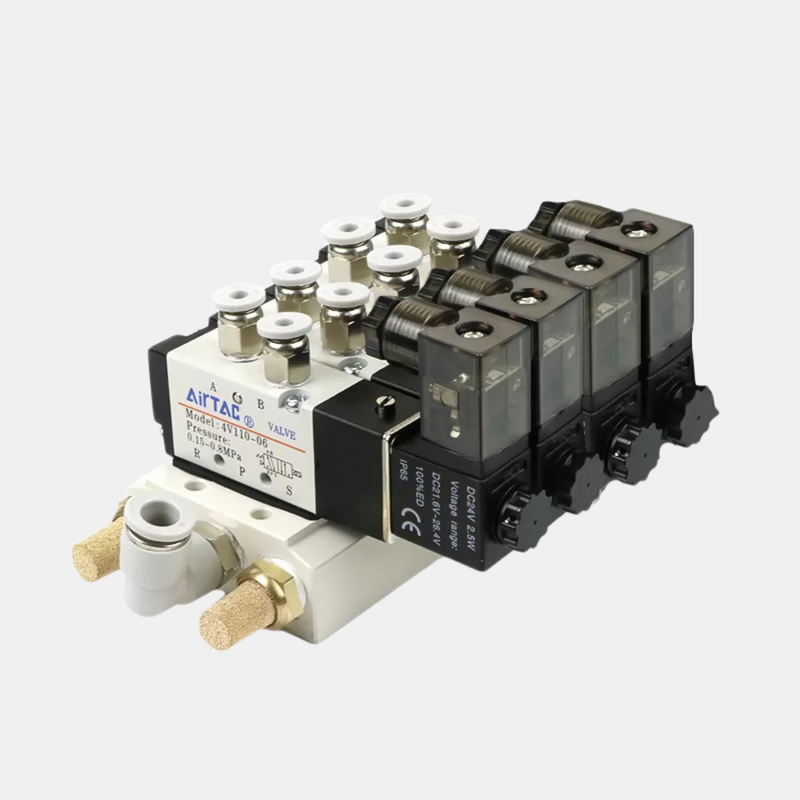

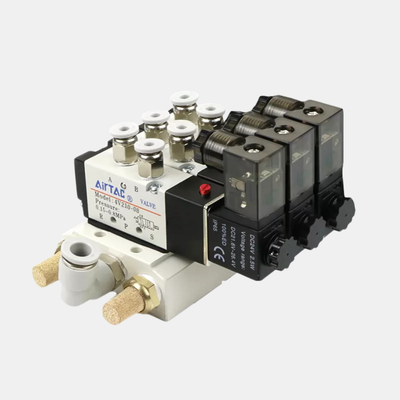

I kit di manifold multi-stazione sono preassemblati in configurazioni da 2 a 10 stazioni, specificamente progettati per modelli come 4V210-08 e 4V110-06, con kit aggiuntivi che supportano i modelli 4V310-08 e 4V310-10. Questi kit aiutano a ridurre lo spazio di installazione e a ridurre significativamente i tempi di assemblaggio.
Una base manifold integrata semplifica ulteriormente l'installazione consolidando più valvole su una singola base robusta, dotata di porte di alimentazione e scarico centralizzate. Il cablaggio indipendente su ogni stazione consente la miscelazione delle tensioni su un compatto blocco manifold, permettendo la coesistenza efficiente di tensioni AC e DC.
Costruito in resistente lega di alluminio, il corpo valvola è leggero ma robusto, adatto ad ambienti industriali esigenti. La struttura a colonna scorrevole garantisce un'eccellente tenuta e una risposta altamente sensibile con attrito minimo.
La valvola funziona senza lubrificazione, semplificando le procedure di manutenzione e prevenendo la contaminazione da nebbia d'olio, fondamentale negli ambienti di lavorazione alimentare o di assemblaggio elettronico. Un override manuale è incluso come caratteristica standard per assistere nell'installazione, nel debug e nelle operazioni di emergenza.
Gli elettromagneti sono protetti secondo gli standard IP65, rendendoli a prova di polvere e resistenti ai getti d'acqua, garantendo prestazioni affidabili in condizioni difficili. Il campo di pressione operativa va da 0,15 a 0,8 MPa, adatto a un'ampia gamma di sistemi pneumatici industriali, mentre una pressione di prova di 1,2 MPa offre un margine di sicurezza contro i picchi di pressione.
Infine, la valvola è progettata per funzionare in modo efficiente in un ampio intervallo di temperatura da -20°C a +70°C, adattandosi ai tipici requisiti di temperatura ambiente industriale.
Parametri Tecnici:
| Opzioni di Tensione Elettromagnete |
DC24V, AC110V, AC220V |
| Tempo di Risposta |
≤0.03 S |
| Tipo di Valvola |
Valvola di Controllo Direzionale Pilotata a 5/2 Vie |
| Materiale Corpo |
Lega di Alluminio |
| Materiale Guarnizione |
NBR (standard) |
| Fluido |
Aria (filtrata a 40 μm) |
Applicazioni:
Controllo Cilindri a Doppio Effetto
La funzione 5/2 vie facilita le operazioni di estensione e retrazione degli attuatori pneumatici, consentendo un controllo preciso dei cilindri a doppio effetto. Questa configurazione garantisce un movimento efficiente e affidabile in varie applicazioni industriali.
Pannelli di Automazione Multi-Cilindro
I pannelli di automazione multi-cilindro utilizzano kit manifold per centralizzare sia l'alimentazione dell'aria che il cablaggio. Questo design supporta armadi di controllo compatti che possono ospitare fino a 10 stazioni valvola, migliorando l'organizzazione e semplificando l'integrazione del sistema.
Sistemi di Controllo a Tensione Mista
Un singolo manifold è in grado di ospitare stazioni alimentate sia da sistemi PLC DC 24V che da stazioni manuali AC 220V. Questa caratteristica consente configurazioni di controllo versatili che possono combinare operazioni automatiche e manuali all'interno dello stesso sistema.
Applicazioni nell'Automazione Industriale
Queste soluzioni di controllo sono ampiamente utilizzate nell'automazione industriale, fornendo controllo direzionale per macchinari coinvolti nei processi di produzione, assemblaggio e imballaggio. Le loro prestazioni robuste supportano una maggiore produttività in officina.
Capacità di Movimentazione Materiali
I sistemi di controllo gestiscono efficacemente pinze, morsetti e attuatori di posizionamento, rendendoli ideali per varie attività di movimentazione materiali. Tale controllo preciso contribuisce a migliorare l'accuratezza e l'efficienza nelle operazioni di movimentazione.
Assemblaggio Alimentare ed Elettronico
Caratterizzati da un funzionamento senza lubrificazione, questi sistemi prevengono la contaminazione da olio nelle linee di produzione, fondamentale negli ambienti di assemblaggio alimentare ed elettronico. Ciò garantisce la qualità del prodotto e la conformità a rigorosi standard di pulizia.
Manutenzione sul Campo e Retrofit
La manutenzione e il retrofit sono semplificati offrendo elettromagneti di ricambio e opzioni solo corpo valvola. Questo approccio consente riparazioni mirate senza la necessità di sostituire l'intero gruppo manifold, riducendo i tempi di inattività e i costi di manutenzione.
Personalizzazione:
AirTac offre soluzioni personalizzate di valvole pneumatiche a solenoide G1/4 con il numero di modello 4V210-08, progettate per soddisfare diverse esigenze applicative. Prodotta in Cina e certificata CE, questa valvola pneumatica garantisce prestazioni affidabili e alta qualità. Forniamo una quantità minima d'ordine di solo 1 unità, con prezzi disponibili tramite negoziazione per adattarsi ai requisiti del vostro progetto.
La nostra valvola pneumatica presenta un tipo di valvola di controllo direzionale pilotata a 5/2 vie, realizzata in resistente materiale del corpo in lega di alluminio e dotata di materiale di tenuta NBR standard. È ottimizzata per l'uso con aria filtrata fino a 40 μm, garantendo un funzionamento efficiente e duraturo.
I clienti possono scegliere tra molteplici opzioni di tensione degli elettromagneti, tra cui DC24V, AC110V e AC220V, per adattarsi al meglio alle specifiche del loro sistema. L'imballaggio è gestito in modo sicuro in cartoni per garantire una consegna sicura.
Con una forte capacità di fornitura di 5000 pezzi al mese, garantiamo consegne rapide entro 1-7 giorni lavorativi dal pagamento. I termini di pagamento sono flessibili, accettando T/T, Western Union e PayPal.
Affidatevi ad AirTac per le vostre esigenze di valvole pneumatiche a solenoide G1/4, combinando qualità, personalizzazione ed eccellente servizio per supportare le vostre applicazioni di valvole pneumatiche.
Supporto e Servizi:
Il nostro prodotto Valvola Pneumatica a Solenoide è progettato per offrire prestazioni affidabili ed efficienti in varie applicazioni industriali. Per garantire un funzionamento ottimale, forniamo un supporto tecnico completo e servizi che includono guida all'installazione, assistenza alla risoluzione dei problemi e raccomandazioni di manutenzione.
Per l'installazione, si prega di fare riferimento al manuale del prodotto per confermare i corretti collegamenti elettrici e i raccordi pneumatici. Una corretta installazione è fondamentale per evitare problemi operativi e prolungare la durata della valvola.
In caso di problemi operativi, il nostro team di supporto tecnico può assistere nella diagnostica per identificare problemi come malfunzionamenti dell'elettromagnete, perdite d'aria o guasti elettrici. Raccomandiamo ispezioni e pulizie regolari per prevenire contaminazioni e garantire un funzionamento fluido della valvola.
Offriamo inoltre servizi di riparazione e parti di ricambio per ridurre al minimo i tempi di inattività e mantenere l'efficienza del vostro sistema. I nostri esperti possono fornire consulenza sulla selezione e personalizzazione delle valvole per soddisfare specifici requisiti applicativi.
Utilizzando il nostro supporto tecnico e i nostri servizi, potete massimizzare le prestazioni e la durata della vostra Valvola Pneumatica a Solenoide, garantendo un funzionamento costante e affidabile nei vostri sistemi pneumatici.
