Descrizione del prodotto:

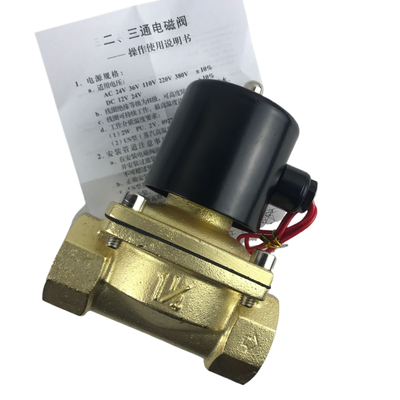

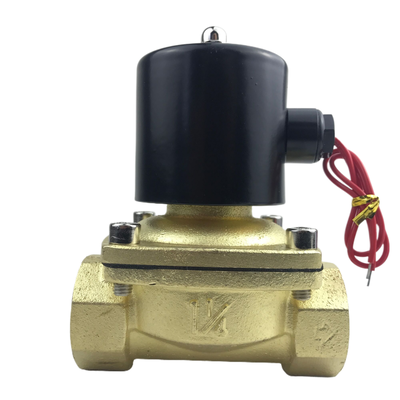

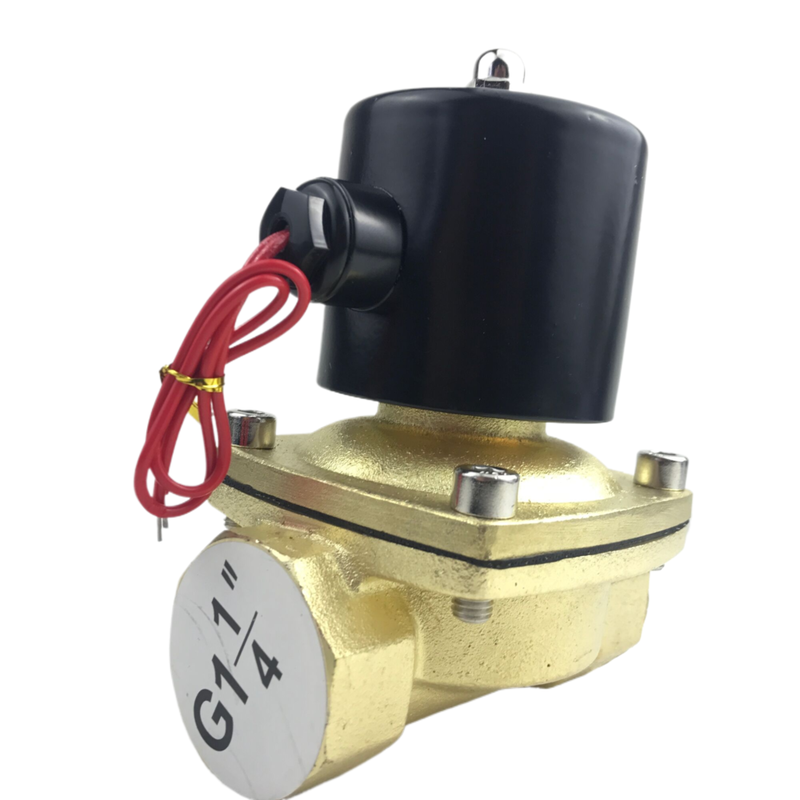

La serie 2W, che comprende le sottoserie 2W UD e 2W UW, è una valvola solenoide 2/2-way ad azione diretta ad alte prestazioni.È stato progettato per fornire un controllo affidabile di accensione/spena per una varietà di fluidi come l'acquaLa sottoserie UD si rivolge a porte di dimensioni standard che vanno da G3/8" a G1‐1/4", mentre la sottoserie UW è destinata a porte più grandi che vanno da G1‐1/4" a G2",con una lunghezza massima non superiore a 20 mm,.
Questa valvola è stata progettata con la versatilità in mente, caratterizzata da una struttura di diaframma ad azione diretta che consente il funzionamento a partire da pressione zero (0 bar).Questo progetto elimina la necessità di una pressione differenziale minima, garantendo che la valvola risponda immediatamente e funzioni in modo affidabile anche nei sistemi a bassa pressione o alimentati a gravità.
La serie 2W è disponibile sia in configurazioni normalmente chiuse (NC) che normalmente aperte (NO), consentendo la personalizzazione in base alle esigenze specifiche del sistema.Il corpo della valvola può essere costruito in ottone forgiato (2W) o in acciaio inossidabile (2S), mentre sono offerti vari materiali di tenuta, tra cui NBR come standard, insieme a EPDM e FKM (Viton), per gestire diversi tipi di supporti e intervalli di temperatura.
Inoltre, la serie supporta opzioni di tensione standard come DC24V, AC110V, AC220V e AC380V. Le tensioni personalizzate possono anche essere fornite su richiesta per soddisfare i requisiti operativi unici.
Caratteristiche:
Inizio a pressione zero
La progettazione a azione diretta consente al dispositivo di funzionare in modo affidabile a partire da 0 bar di pressione.
Alta capacità di flusso
La serie UW offre dimensioni di orifizio che vanno da 16 mm a 50 mm, con valori Cv tra 4,8 e 48. Ciò garantisce che il sistema mantenga prestazioni efficienti in una varietà di requisiti di flusso.
Costruzioni durevoli
Costruite in ottone forgiato (2W) o in acciaio inossidabile (2S), queste unità offrono un'eccellente resistenza alla corrosione e una lunga durata in ambienti difficili.
Opzioni di sigilli multipli
I modelli standard sono dotati di sigilli NBR che funzionano efficacemente all'interno di un intervallo di temperatura da -5°C a +80°C. Per applicazioni che richiedono una maggiore resistenza alle temperature o una compatibilità chimica,Sono disponibili anche sigilli EPDM e FKM (Viton).
Configurazioni flessibili
Il prodotto è disponibile sia in configurazione normalmente chiusa (NC) che normalmente aperta (NO), consentendo di soddisfare diverse esigenze operative.
Opzioni di tensione versatili
Compatibile con molteplici voltaggi AC e DC, tra cui DC 24V, AC 110V, AC 220V e AC 380V, con una tolleranza del ± 10%, il dispositivo può essere facilmente integrato in vari sistemi elettrici.
Ampia gamma di dimensioni delle porte
Le opzioni di connessione a filo spaziano da G3/8 "a G2", offrendo la versatilità per accogliere diverse configurazioni di tubazioni.
Compatibilità con l'ampia gamma di media
Questo prodotto è adatto a una vasta gamma di supporti, tra cui aria, acqua, olio (con viscosità fino a 20 CST), nonché gas e combustibili, garantendo un'ampia fruibilità.
Ampia gamma di temperature
Funziona in modo affidabile a temperature mediane comprese tra -5°C e +80°C, rendendola adattabile a varie condizioni ambientali.
Progettazione compatta e robusta
Con un'impronta ridotta combinata con una costruzione robusta, il dispositivo è facile da installare e costruito per una lunga durata di vita.
Opzioni personalizzabili
Su richiesta, possono essere fornite tensioni speciali e specifiche su misura direttamente dalla fabbrica per soddisfare le esigenze specifiche delle applicazioni.
Parametri tecnici:
| Dimensioni delle porte |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Dimensioni dell' orificio |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Pressione di lavoro |
0·0,5 MPa |
| Materiale del sigillo |
NBR, EPDM o FKM (Viton) |
| Medio di lavoro |
Aria, acqua, petrolio, gas, carburante |
| Modello di movimento |
Attività diretta |
| Temperatura |
-5°C a +80°C |
| Tolleranza di tensione |
± 10% |
| Tipo di valvola |
Normalmente chiuso, normalmente aperto |
| Materiale del corpo |
Altri prodotti |
| Specificativi tecnici della valvola solenoide |
| Modello |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Medio di lavoro |
Aria, acqua, petrolio, gas, carburante |
| Modello di movimento |
Tipo di azionamento diretto |
| Tipo |
Tipo di chiusura normale".Tipo normale aperto |
| Apertura del flusso/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valore del CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Perforazione di tubi comuni |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G 2" |
| Operazione viscosità del fluido |
20 CST(Sotto) |
| Pressione di lavoro |
Acqua:0️0.5MPa".Aria:0️0.7MPa".Olio:0️0.5MPa".Gas:0️0.7MPa |
| Resistenza alla pressione |
10,05 MPa |
| Intervallo di temperatura di funzionamento |
-5~+80°C |
| Intervallo di tensione |
± 10% |
| Materiale del corpo |
2W:Altri prodotti".2S:Acciaio inossidabile |
| Materiale del sigillo di olio |
NBR, EPDM o VITON |
Applicazioni:
La versatile serie 2W è progettata per soddisfare le esigenze di una varietà di applicazioni di controllo on/off in numerosi settori.La sua adattabilità la rende una scelta eccellente per molti sistemi di controllo diversi.
Nel campo del trattamento e della gestione delle acque, la serie 2W è ideale per il controllo dei sistemi di irrigazione, la gestione dell'approvvigionamento idrico, il trattamento delle acque reflue,e funzionamento efficiente delle apparecchiature di dosaggio.
Per l'automazione industriale, questa serie offre un controllo affidabile dell'aria, dell'acqua, dell'olio e del gas all'interno di sistemi pneumatici, linee di produzione e gestione complessiva dei processi,garantire un funzionamento regolare e coerente.
Il settore HVAC e refrigerazione beneficia della serie 2W attraverso la sua applicazione in sistemi di riscaldamento, ventilazione, aria condizionata, nonché circuiti di raffreddamento,contribuire a una regolazione ottimizzata della temperatura.
Gli usi agricoli e ambientali comprendono irrigazione di precisione, sistemi di spruzzatura e vari dispositivi di protezione ambientale,quando un controllo accurato del fluido è cruciale per le prestazioni e la sostenibilità.
Quando si tratta di controllo generale dei fluidi, questa serie offre soluzioni efficaci per lo spegnimento, lo svuotamento e il controllo del flusso di acqua, aria, gas e olio leggero con viscosità fino a 20 CST,soddisfare le diverse esigenze di movimentazione dei fluidi.
L'applicazione dei sistemi di combustibile e gas prevede il controllo dei gas e dei combustibili all'interno dei sistemi di combustione e delle unità di combustione, migliorando la sicurezza e l'efficienza nell'utilizzo dell'energia.
Le applicazioni delle macchine industriali includono il controllo di accensione/spena dei fluidi nelle macchine di imballaggio, compressori e sistemi idraulici, che supportano con precisione vari processi industriali.
Infine, la serie 2W è anche adatta per i sistemi a vuoto, fornendo prestazioni eccellenti in condizioni di bassa pressione e vuoto grazie alla sua capacità di avvio a pressione zero.
Supporto e servizi:
Il nostro prodotto di valvola solenoide pneumatica è progettato per fornire prestazioni affidabili ed efficienti in varie applicazioni industriali.assicurarsi di disporre del numero di modello del prodotto e delle specifiche per una risposta rapida e accurata.
Offriamo servizi completi tra cui guida all'installazione, assistenza alla risoluzione dei problemi, consigli di manutenzione,e informazioni sui pezzi di ricambio per massimizzare la durata e la funzionalità della valvola solenoide.
Il nostro team di supporto tecnico è attrezzato per assistere con l'integrazione del sistema, connessioni elettriche e compatibilità pneumatica per garantire un funzionamento ottimale all'interno della vostra installazione.
Per i manuali dettagliati dei prodotti, i diagrammi di cablaggio e i file CAD, consultare la documentazione ufficiale disponibile sul nostro sito web.
In caso di malfunzionamento, verificare problemi comuni come il guasto della bobina,porti bloccati, o incoerenze di pressione.
Le parti di ricambio e i kit di aggiornamento sono disponibili per mantenere la vostra valvola pneumatica al massimo della sua efficienza.
Ci impegniamo a fornire un supporto tempestivo e esperto per affrontare eventuali sfide tecniche e garantire la vostra completa soddisfazione con il nostro prodotto di valvola solenoide pneumatica.
Imballaggio e trasporto:
Imballaggio del prodotto:La valvola solenoide pneumatica è accuratamente confezionata per garantire la massima protezione durante il trasporto.quindi saldamente montato in un inserto di schiuma personalizzato per evitare movimenti e danniL'inserto di schiuma è collocato in una robusta scatola di cartone ondulato, che è etichettata con i dettagli del prodotto, le istruzioni per la manipolazione e i codici a barre per una facile identificazione.le unità multiple sono confezionate in cartoni rinforzati con rivestimento aggiuntivo per proteggere dall'impatto.
Spedizione:Offriamo opzioni di spedizione affidabili per consegnare la Valvola Solenoide Pneumatica in tutta sicurezza alla vostra destinazione.I metodi di trasporto includono il terreno standardOgni spedizione è accompagnata da una documentazione dettagliata, compresa una lista di imballaggio e una fattura.Forniamo anche opzioni di assicurazione per coprire il prodotto durante il trasporto per una maggiore tranquillità.
