Name: SMC KQG2H04-00 SUS316 Fittings per tubi pneumatici 0-1mpa Industria dell'automazione
Brand: YW DKE TRADING COMPANY
SKU: KQG2H04-00
Availability: InStock

Casa Prodotti Fittings per tubi pneumatici

SMC KQG2H04-00 SUS316 Fittings per tubi pneumatici 0-1mpa Industria dell'automazione

Dettagli:

Luogo di origine:	Cina
Marca:	SMC
Certificazione:	CE
Numero di modello:	KQG2H04-00

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1piece
Prezzo:	Negoziabile
Imballaggi particolari:	Cartone/come richiesto dai clienti
Tempi di consegna:	1-7 giorni lavorativi dopo il pagamento
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	5000 pezzi/1 mese

Contatto

Descrizione di prodotto dettagliata

Temperatura dei media:	-5~150°C	Materiale:	SUS316
Mediatiche:	Aria o liquido	Pressione:	0-1mpa
area di applicazione:	Industria dell'automazione	Tubatura applicabile O.D:	ø4
Evidenziare:	Fittings per tubi pneumatici da 1mpa , 1mpa Fittings pneumatici SMC , Automatizzazione SMC Fittings pneumatici

SMC KQG2H04-00

SS316 0-1mpa Industria di automazione

Fittings SMC KQG2H04-00 SS316 0-1mpa Industria dell'automazione

Descrizione del prodotto:

La gamma in acciaio inossidabile KQG2H04-00 di SMC offre agli ingegneri una scelta di raccordi di alta prestazione, leggeri e compatti che eccellono in ambienti che richiedono resistenza alla corrosione,sostanze chimiche e alte temperature.

La gamma è inferiore del 30% e più leggera del 62% rispetto alla gamma KQG2 esistente e disponibile per tubi dal diametro di 3,2 a 16 mm.a vapore e in grado di funzionare in diverse condizioni di pressione (da 100 kPa a 1 MPa) e di temperatura (da - 5 °C a + 150 °C).

Caratteristiche:

Compatto e leggero

Dimensioni: Circa il 30% in meno

Peso: circa il 62% più leggero

Confronto con KQGL06-01S

Materiale

Parti metalliche: acciaio inossidabile 316

Parti di guarnizioni: FKM speciali

Materiale di tubatura applicabile

FEP PFA Nylon Nylon molle

Polyolefine di poliuretano

Tubi applicabili: dimensioni metriche, filo di connessione: M, R, RC

Tubi applicabili	Tubi applicabili	FEP, PFA, Nylon, Nylon morbidoNota¹⁾, poliuretano, poliolefina
Tubi applicabili	Tubo 0.D.	Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
Specificità	FlussoNota³⁾	Aria, acqua, vapore Nota²⁾
	Intervallo di pressione di funzionamento	-100 kPa a 1 MPaNota⁴⁾
	Pressione di prova	30,0 MPa
	Temperatura ambientale e fluidoNota⁵⁾	- da 5 a 150°C (senza congelamento)Nota^₄₎
	Lubrificante	Specificità senza grassi
	Sigillo sui fili	di peso superiore a 20 g/m2
Temperatura Condizione del montaggio la manica interna	Fabbricazione di tubi	Temperatura
	Tubi FEP/serie TH	Altri
	Tubi Super PFA/serie TL	120°C o più

Nota 1) Per i tubi di nylon morbidi non è possibile utilizzare acqua.

Nota 2) Consultare separatamente lo SMC in merito al tubo applicabile.

Nota 3) Evitare l'uso in un'apparecchiatura a vuoto, come ad esempio un tester di perdite, in quanto si verifica una perdita.

Nota 4) Controllare l'intervallo di pressione di funzionamento e l'intervallo di temperatura di funzionamento del tubo.

Nota 5) Si consiglia di usare la manica interna nelle seguenti condizioni (tranneØ3.2):

● Quando viene utilizzato ad alta temperatura.

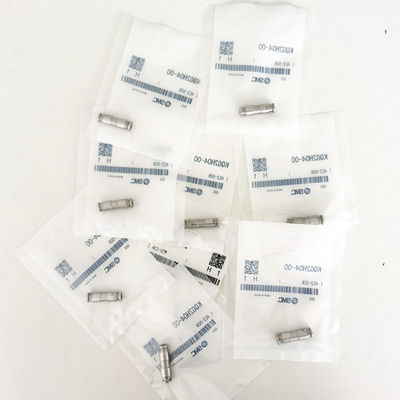

SMC KQG2H04-00 SUS316 Fittings per tubi pneumatici 0-1mpa Industria dell'automazione 0

Parti di componenti:

- No, no, no, no.	Descrizione	Materiale
1	Tasto di rilascio	Acciaio inossidabile 316
2	Guida 1	Acciaio inossidabile 316
3	Guida 2	Acciaio inossidabile 316
4	Chuck!	Acciaio inossidabile 316
5	Sello	FKM speciale (rivestito di fluoro)
6	Corpo del connettore maschio	Acciaio inossidabile 316
7	Corpo maschile a gomito	Acciaio inossidabile 316
8	O-ring	FKM speciale (rivestito di fluoro)
9	Stallone	Acciaio inossidabile 316

Unione diretta: KQG2H
Applicabile O.D. di tubature (mm)	Modello	Nota¹⁾ ØD	L	M	Nota²⁾ Efficace superficie (mm2)	Peso


Ø3.2	KQG2H23-00	9	25	12	3.4	6.5
ø4	KQG2H04-00	9	26.2	12.6	5.6	6.5
ø6	Codice di riferimento:	12	28.2	13.6	13.1	11.5
ø8	KQG2H08-00	14	33.2	16.1	26.1	16.6
ø10	KQG2H10-00	17	35	17	41.5	26
ø12	KQG2H12-00	19	38.2	18.6	58.3	32.2
ø16	Codice di riferimento:	24.6	42.6	20.8	113	53.7

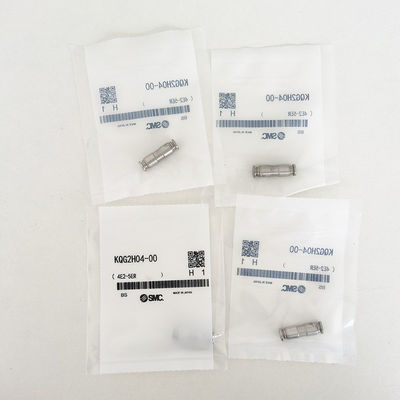

SMC KQG2H04-00 SUS316 Fittings per tubi pneumatici 0-1mpa Industria dell'automazione 1

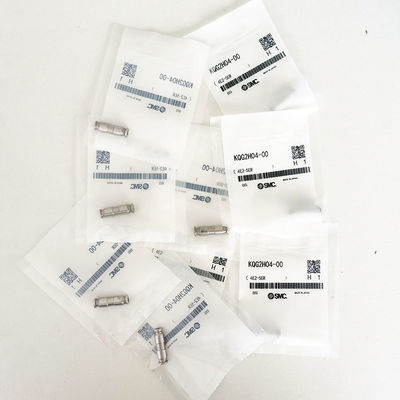

SMC KQG2H04-00 SUS316 Fittings per tubi pneumatici 0-1mpa Industria dell'automazione 2
