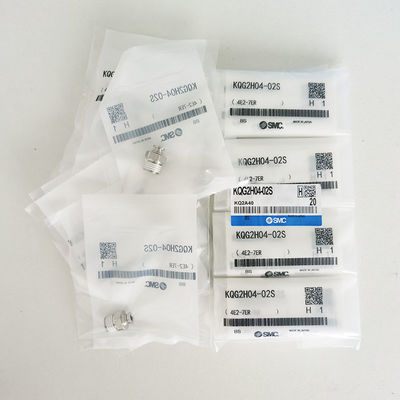

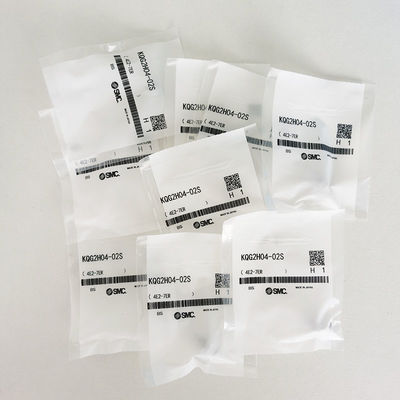

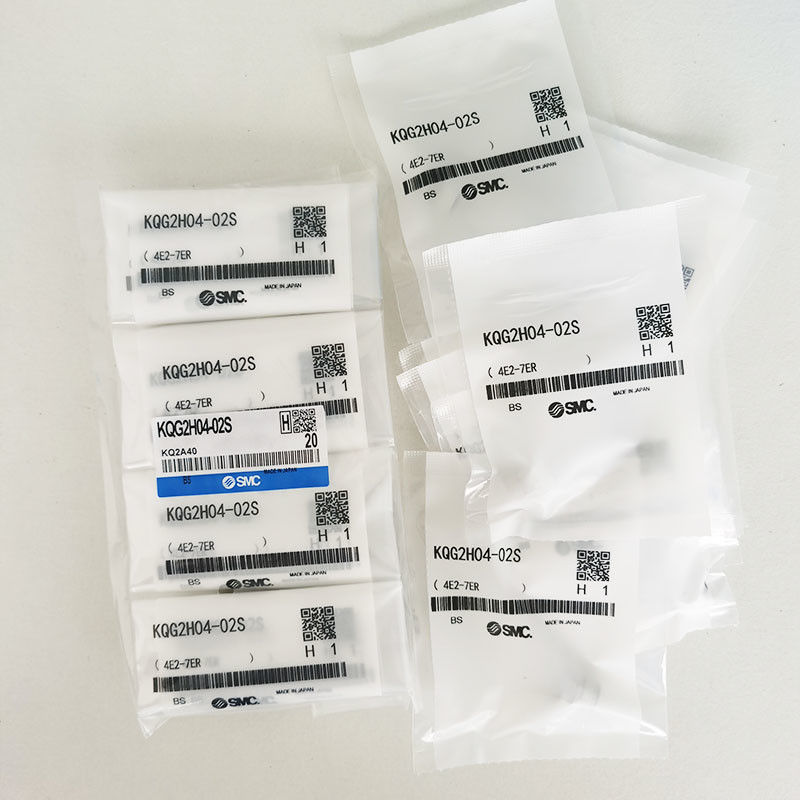

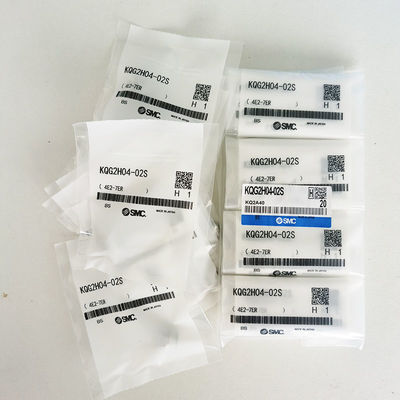

SMC KQG2H04-02S
SS316 Fittings per tubi pneumatici ad alta precisione
Descrizione del prodotto:
I raccordi pneumatici sono raccordi per compressori d'aria appositamente progettati per compressori d'aria e sistemi pneumatici.Con una temperatura di lavoro compresa tra - 5 e 150 °C e una pressione di prova di 1.5 volte la pressione di lavoro, questi accessori pneumatici sono realizzati in materiale SS316 con dimensioni che vanno da 1/8 a 1/2 pollice e sono disponibili in cartone o come richiesto dal cliente.Questi accessori del compressore d'aria sono altamente affidabili e durevoli per garantire un collegamento sicuro e protettoQuesti connettori pneumatici offrono prestazioni eccezionali e sono ideali per una varietà di applicazioni industriali, commerciali e residenziali.
Caratteristiche:
Questo prodotto è compatto e leggero, con le seguenti dimensioni: la capacità è inferiore del 30% e il peso è inferiore del 62% rispetto al KQGL06-01S.
Per i materiali, le parti metalliche sono costruite con acciaio inossidabile 316 e le parti di tenuta con speciale FKM.
È applicabile con vari materiali per tubi, come FEP, PFA, Nylon, Soft Nylon, Polyurethane e Polyolefin.
Parametri tecnici:
I parametri tecnici del nostro prodotto includono:
- I fluidi compatibili sono l'aria, l'acqua e il vapore (nota 2).
- La pressione di funzionamento all'interno del prodotto varia da -100 kPa a 1MPa (nota 3, nota 4).
- La pressione di prova raggiunge fino a 3,0 MPa.
- La temperatura ambiente e fluida compatibile è compresa tra -5°C e 150°C (nota 5, nota 4).
- Il prodotto viene fornito con una specifica senza grasso.
- I fili sono sigillati con sigillante.
Applicazioni:
I raccordi per tubi pneumatici KQG2H04-01S di SMC sono progettati per fornire aria/gas/acqua/olio in una varietà di applicazioni.i raccordi sono in grado di resistere a pressioni fino a 1Mpa e a temperature comprese tra -5 e 150°CInoltre, sono una scelta perfetta per le attrezzature per compressori d'aria, giunture pneumatiche o altre attrezzature per tubi pneumatici.Può essere consegnato entro 1-7 giorni lavorativi dopo il pagamentoInoltre, SMC promette di fornire 5000 PC al mese per soddisfare le esigenze dei clienti.5 volte la pressione di lavoro per garantire la massima sicurezza e affidabilità.
Supporto e servizi:
Fittings per tubi pneumatici Supporto tecnico e assistenza
Forniamo un supporto tecnico completo e un servizio per i nostri raccordi pneumatici.Servizi di riparazioneOffriamo una gamma completa di servizi, inclusi installazione, manutenzione e aggiornamenti.oltre a video didattici e documentazione del prodotto per garantire che i vostri raccordi pneumatici funzionino correttamente.
Se avete domande o avete bisogno di supporto aggiuntivo, contattate il nostro servizio clienti e saremo lieti di aiutarvi.
| Collegamento maschile: KQG2H |
Applicabile
O.D. di tubature
(mm) |
Connessione
filato
R, M |
Modello |
H
(Lasse
attraverso piatto) |
Nota 1)
ØD |
L |
A* |
M |
Nota 2)
Efficace
superficie (mm2) |
Peso |
| Ø3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
Classificazione delle sostanze chimiche |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
Classificazione delle sostanze chimiche |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
Classificazione delle acque reflue |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
Classificazione delle sostanze chimiche |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
