SOCIETA' COMMERCIALE YW DKE
 |
| Luogo di origine: | Cina |
| Marca: | SMC |
| Certificazione: | CE |
| Numero di modello: | KQG2H06-M5 |
| Quantità di ordine minimo: | 1piece |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cartone/come richiesto dai clienti |
| Tempi di consegna: | 1-7 giorni lavorativi dopo il pagamento |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 5000 pezzi/1 mese |
| Temperatura dei media: | -5~150°C | Materiale: | SUS316 |
|---|---|---|---|
| Mediatiche: | Aria o liquido | Filo R, m. del collegamento: | M5 x 0,8 |
| Pressione: | 0-1mpa | area di applicazione: | Industria aerospaziale |
| Evidenziare: | Fittings per tubi pneumatici a un tocco,Fittings per tubi pneumatici,Fittings pneumatici a un tocco |
||

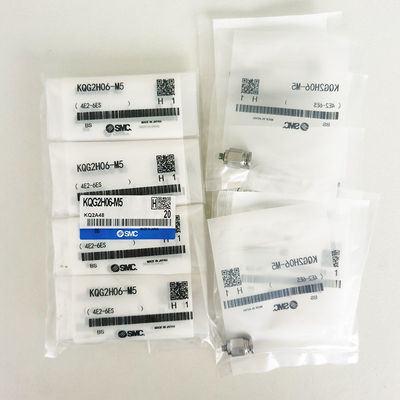

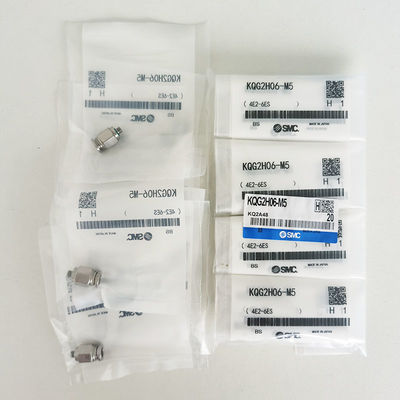

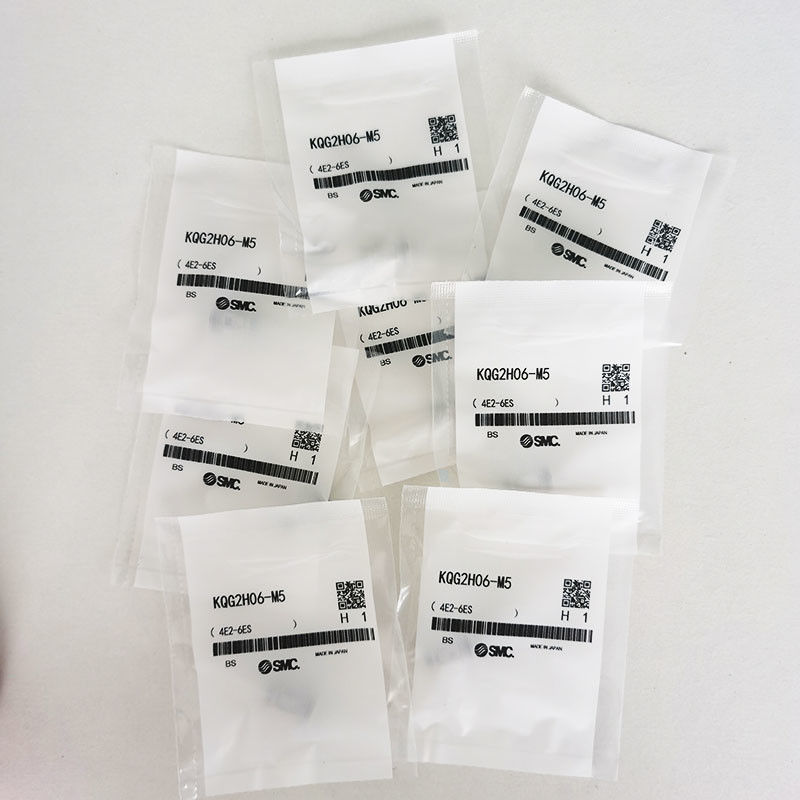

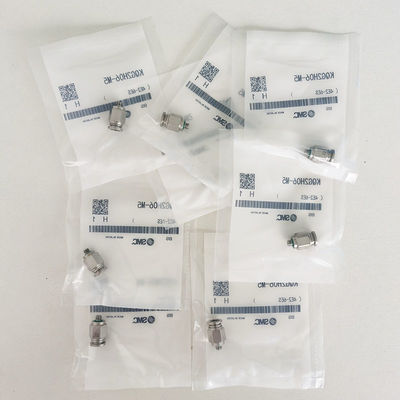

SMC KQG2H06-M5
ArticulazioniSS316 0-1mpa Industria aerospaziale
Descrizione del prodotto:
Fabbricazione di apparecchiature per la trasmissione elettronica
Fittings in acciaio inossidabile KQG2H SUS316
I raccordi pneumatici one-touch della serie SMC KQG2H sono fabbricati in acciaio inossidabile SUS316, offrendo proprietà resistenti alla corrosione migliori di quelle dell'acciaio inossidabile di grado 304.L'acciaio inossidabile SUS316 offre migliori proprietà di resistenza alle buche e alla corrosione, ed è particolarmente adatto per ambienti clorurati.
Questa gamma di accessori a un solo tocco offre agli ingegneri una scelta di accessori push-in leggeri e compatti ad alte prestazioni, resistenti alla corrosione,sono necessari prodotti chimici e temperature elevateLa serie KQG2H è circa del 30% più piccola e del 62% più leggera rispetto alla gamma KQG esistente e disponibile per diametri di tubi da 3,2 a 16 mm.
Inoltre, la serie KQG2H è adatta per l'uso con aria compressa, acqua e vapore,e in grado di funzionare in una vasta gamma di pressioni nominali (-100kPa a 1MPa) e condizioni di temperatura (-5°C a +150°C).
Caratteristiche:
Compatto e leggero
Questo modello è molto più corto, circa il 30% e anche più leggero, circa il 62% più leggero rispetto al KQGL06-01S.
Il materiale in acciaio inossidabile utilizzato in questo modello è il 316, e lo speciale FKM è utilizzato per la tenuta.
Questo modello può essere utilizzato con tubi FEP, PFA, Nylon, Soft Nylon, Polyurethane e Polyolefin (PO).
Tubo applicabile:
| Tubi applicabili | Tubi applicabili | FEP, PFA, Nylon, Nylon morbidoNota1), poliuretano, poliolefina |
| Tubo 0.D. | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| Specificità | FlussoNota3) | Aria, acqua, vapore Nota2) |
| Intervallo di pressione di funzionamento | -100 kPa a 1 MPaNota4) | |
| Pressione di prova | 30,0 MPa | |
| Temperatura ambientale e fluidoNota5) | - da 5 a 150°C (senza congelamento)Nota4) | |
| Lubrificante | Specificità senza grassi | |
| Sigillo sui fili | di peso superiore a 20 g/m2 | |
| Temperatura Condizione del montaggio la manica interna |
Fabbricazione di tubi | Temperatura |
| Tubi FEP/serie TH | Altri | |
| Tubi Super PFA/serie TL | 120°C o più | |
Nota 1) Per i tubi di nylon morbidi non è possibile utilizzare acqua.
Nota 2) Consultare separatamente lo SMC in merito al tubo applicabile.
Nota 3) Evitare l'uso in un'apparecchiatura a vuoto, come ad esempio un tester di perdite, in quanto si verifica una perdita.
Nota 4) Controllare l'intervallo di pressione di funzionamento e l'intervallo di temperatura di funzionamento del tubo.
Nota 5) Si consiglia di usare la manica interna nelle seguenti condizioni (tranneØ3.2):
● Quando viene utilizzato ad alta temperatura.
● Quando viene utilizzato ad alta temperatura.
|
Collegamento maschile: KQG2H |
|||||||||
| Applicabile O.D. di tubature (mm) |
Connessione filato R, M |
Modello | H (Lasse attraverso piatto) |
Nota 1) ØD |
L | A* | M | Nota 2) Efficace superficie (mm2) |
Peso |
| Ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | Classificazione delle sostanze chimiche | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | Classificazione delle sostanze chimiche | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | Classificazione delle acque reflue | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | Classificazione delle sostanze chimiche | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
Riguardo il feedback:
Se sei soddisfatto dei nostri prodotti, ti preghiamo di darci 5 stelle. La tua soddisfazione e feedback positivi sono molto importanti per noi.Si prega di lasciare un feedback positivo e 5 stelle se siete soddisfatti dei nostri articoli e servizi. Se avete problemi con i nostri articoli o servizi, per favore sentitevi liberi di contattarci prima di lasciare un feedback negativo.Faremo del nostro meglio per risolvere qualsiasi problema e fornirvi il miglior servizio clienti. Ti daremo un feedback positivo dopo aver ricevuto il pagamento. Se non sei soddisfatto dei tuoi articoli, contatta il nostro servizio clienti.Manteniamo elevati standard di eccellenza e ci impegniamo per la soddisfazione del cliente al 100%.! Il feedback è molto importante Vi chiediamo di contattarci immediatamente PRIMA di darci un feedback neutrale o negativo, in modo da poter rispondere in modo soddisfacente alle vostre preoccupazioni.E' impossibile affrontare i problemi se non li conosciamo.!
Pagamento:
1) Accettiamo Alipay, West Union, TT. Tutte le principali carte di credito sono accettate tramite il processore di pagamento sicuro ESCROW.
2) Il pagamento deve essere effettuato entro 3 giorni dall'ordine.
3) Se non è possibile effettuare il check-out immediatamente dopo la chiusura dell'asta, si prega di attendere alcuni minuti e riprovare i pagamenti devono essere completati entro 3 giorni.
Riguardo alla spedizione:
1. spedizioni in tutto il mondo (esclusi alcuni paesi e APO/FPO)
2Gli ordini vengono elaborati tempestivamente dopo la verifica del pagamento.
3- Spediamo solo agli indirizzi di ordine confermati.
4Le immagini mostrate non sono l'articolo effettivo e sono solo per riferimento.
5. I tempi di transito del servizio sono forniti dal vettore e escludono i fine settimana e i giorni festivi.
Se avete altre domande, vi invitiamo a contattarci.
