SMC KQG2H04-M5
ArticulazioniSS316 0-1mpa Industria aerospaziale
Descrizione del prodotto:

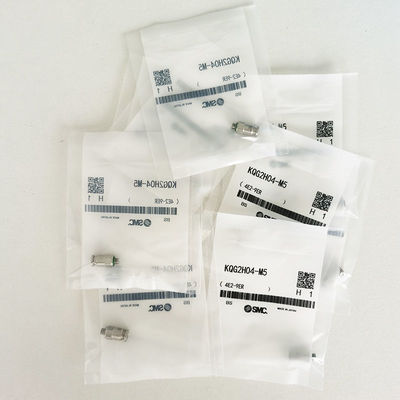

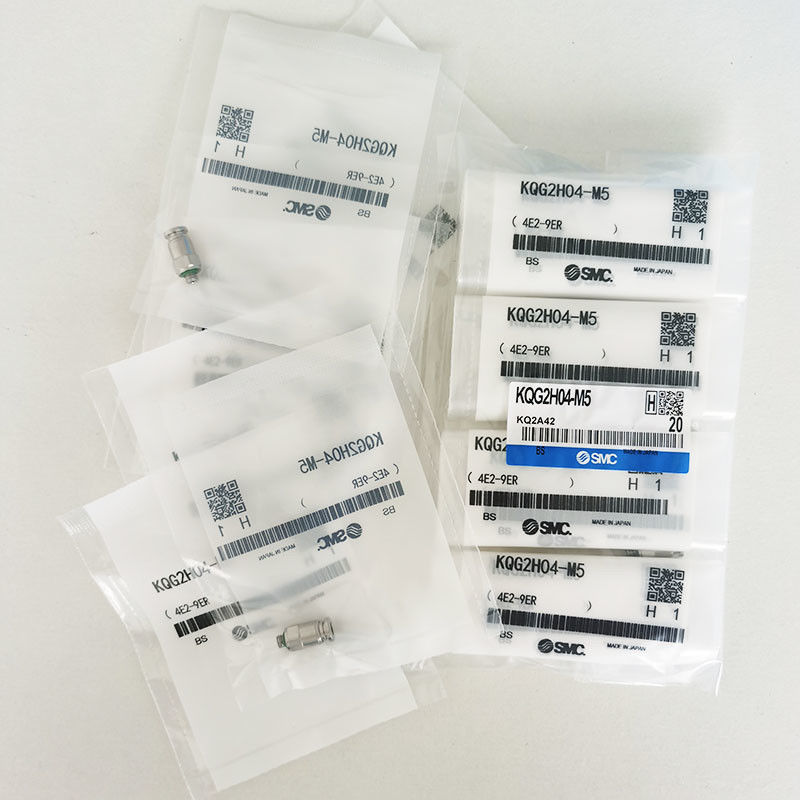

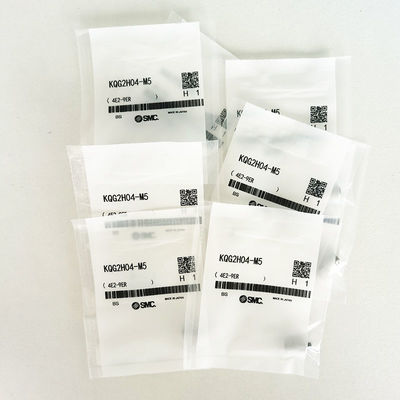

Fittings di connessione a spinta maschile con sigillante di filo, acciaio inossidabile 316 (KQG2H04-M5)
Numero della parte: KQG2H04-M5
SMC One-Touch.
Caratteristiche
· Compatto con peso ridotto.
· Non grassi.
· Può essere utilizzato con vapore.
· Parte metallica: SUS316, parte di sigillo: FKM speciale.
· Temperatura del fluido di funzionamento: -5 a +150°C
· Conforme alla legge giapponese sull'igiene alimentare. (i materiali delle parti sono conformi alle norme di prova degli strumenti e dei contenitori di imballaggio).
Applicazioni
· Utilizzato per le tubazioni in una sola direzione da un filo femminile.
Collegamento maschile - Serie KQG2
La gamma in acciaio inossidabile KQG2 di SMC offre agli ingegneri una scelta di raccordi di alta prestazione, leggeri e compatti per quando la resistenza alla corrosione, ai prodotti chimici e alle alte temperature è vitale.30% più piccolo e 62% più leggero della gamma KQG esistente e disponibile per tubi dal diametro di 3,2 a 16 mm.a vapore e in grado di funzionare in diverse condizioni di pressione (da 100 kPa a 1 MPa) e di temperatura (da - 5 °C a + 150 °C).
Tubo applicabile:
| Tubi applicabili |
Tubi applicabili |
FEP, PFA, Nylon, Nylon morbidoNota1), poliuretano, poliolefina |
| Tubo 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specificità |
FlussoNota3) |
Aria, acqua, vapore Nota2)
|
| Intervallo di pressione di funzionamento |
-100 kPa a 1 MPaNota4) |
| Pressione di prova |
30,0 MPa |
| Temperatura ambientale e fluidoNota5) |
- da 5 a 150°C (senza congelamento)Nota4) |
| Lubrificante |
Specificità senza grassi |
| Sigillo sui fili |
di peso superiore a 20 g/m2 |
Temperatura
Condizione del montaggio
la manica interna |
Fabbricazione di tubi |
Temperatura |
| Tubi FEP/serie TH |
Altri |
| Tubi Super PFA/serie TL |
120°C o più |
| |
|
Nota 1) Per i tubi di nylon morbidi non è possibile utilizzare acqua.
Nota 2) Consultare separatamente lo SMC in merito al tubo applicabile.
Nota 3) Evitare l'uso in un'apparecchiatura a vuoto, come ad esempio un tester di perdite, in quanto si verifica una perdita.
Nota 4) Controllare l'intervallo di pressione di funzionamento e l'intervallo di temperatura di funzionamento del tubo.
Nota 5) Si consiglia di usare la manica interna nelle seguenti condizioni (tranneØ3.2):
● Quando viene utilizzato ad alta temperatura.
● Quando viene utilizzato ad alta temperatura.
|
Collegamento maschile: KQG2H
|
Applicabile
O.D. di tubature
(mm) |
Connessione
filato
R, M |
Modello |
H
(Lasse
attraverso piatto) |
Nota 1)
ØD |
L |
A* |
M |
Nota 2)
Efficace
superficie (mm2) |
Peso |
| Ø3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
Classificazione delle sostanze chimiche |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
Classificazione delle sostanze chimiche |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
Classificazione delle acque reflue |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
Classificazione delle sostanze chimiche |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
