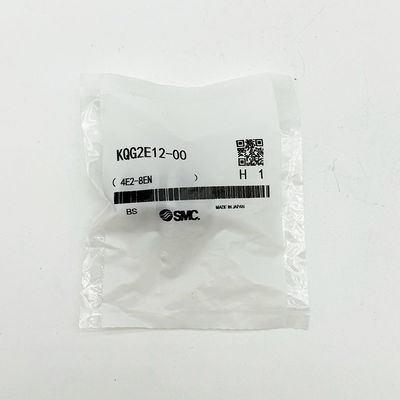

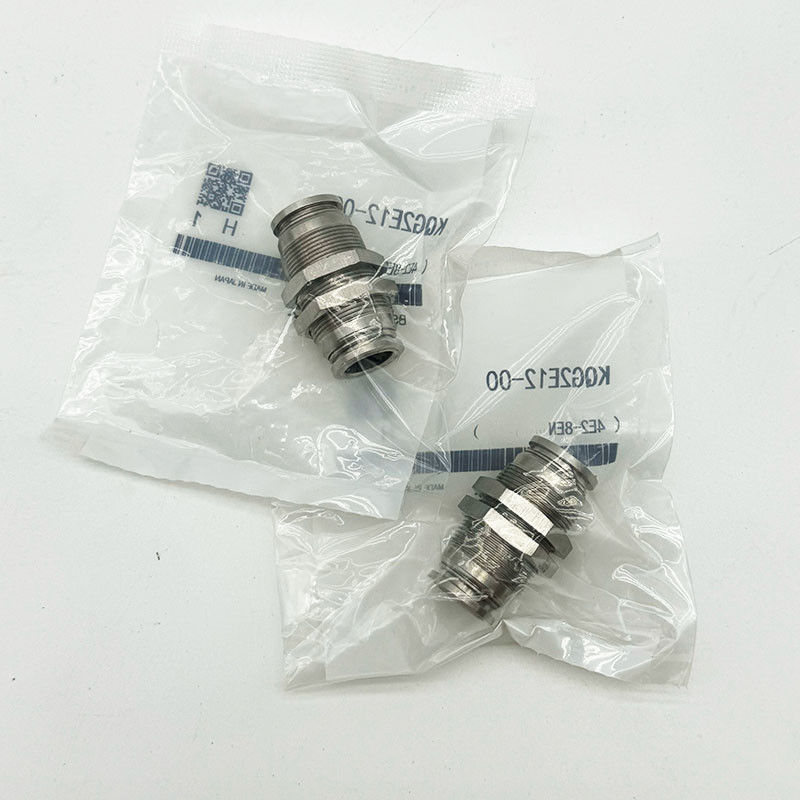

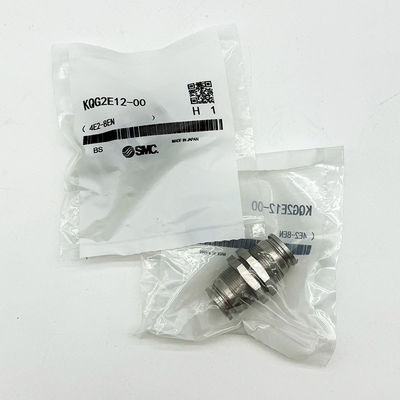

Unione di paratie - Serie KQG2
La gamma in acciaio inossidabile KQG2 di SMC offre agli ingegneri una scelta di raccordi di alta prestazione, leggeri e compatti per quando la resistenza alla corrosione, ai prodotti chimici e alle alte temperature è vitale.30% più piccolo e 62% più leggero della gamma KQG esistente e disponibile per tubi dal diametro di 3,2 a 16 mm.a vapore e in grado di funzionare in diverse condizioni di pressione (da 100 kPa a 1 MPa) e di temperatura (da - 5 °C a + 150 °C).
Fabbricazione di apparecchiature per la trasmissione elettronica
KQG2 SUS316 Fittings in acciaio inossidabile
I raccordi pneumatici a un tocco della serie SMC KQG2 sono fabbricati in acciaio inossidabile SUS316, offrendo proprietà resistenti alla corrosione migliori di quelle dell'acciaio inossidabile di grado 304.L'acciaio inossidabile SUS316 offre migliori proprietà di resistenza alle buche e alla corrosione, ed è particolarmente adatto per ambienti clorurati.
I raccordi a un tocco della serie KQG2 utilizzano sigilli FKM e possono essere utilizzati con una varietà di tubi tra cui nylon, nylon morbido, poliuretano, poliolefina, FEP e PFA.Gli accessori sono adatti all'uso con vapore e sono privi di grasso.
Specificità
|
Attributo
|
Valore
|
|
Collegamento A
|
Spingere in 12 mm
|
|
Collegamento B
|
Spingere in 12 mm
|
|
Tipo di dispositivo pneumatico
|
Adattatore tubo-tubo per paratia
|
|
Stile di connessione
|
Fabbricazione a caldo
|
|
Temperatura massima di funzionamento
|
+ 150°C
|
|
Temperatura minima di funzionamento
|
-5°C
|
|
Pressione massima di funzionamento
|
1 MPa, 3 (proof) MPa
|
|
Diametro del foro di montaggio
|
21 mm
|
|
Soddisfatti gli standard
|
Conformità IEC, ISO, RoHS
|
|
Diametro esterno del tubo applicabile (mm)
|
Modello
|
T
(M)
|
H
(larghezza su piattaforme)
|
L
|
Fuoco di montaggio
|
M
|
Area di sezione trasversale effettiva (mm)2)Nota)
|
Peso (g)
|
|
Ø3.2
|
KQG2E23-00
|
M10 × 1
|
12
|
32.2
|
11
|
12
|
3.4
|
14
|
|
ø4
|
KQG2E04-00
|
M10 × 1
|
12
|
32.4
|
11
|
12.6
|
5.6
|
14
|
|
ø6
|
KQG2E06-00
|
M14 × 1
|
17
|
33.6
|
15
|
13.6
|
13.1
|
25.8
|
|
ø8
|
KQG2E08-00
|
M15 × 1
|
19
|
36.4
|
16
|
16.1
|
26.1
|
30.4
|
|
ø10
|
KQG2E10-00
|
M18 × 1
|
21
|
37.2
|
19
|
17
|
41.5
|
40.3
|
|
ø12
|
KQG2E12-00
|
M20 × 1
|
24
|
39.2
|
21
|
18.6
|
58.3
|
49.9
|
|
ø16
|
KQG2E16-00
|
M27 × 1
|
30
|
42.6
|
28
|
20.8
|
113
|
87.3
|
Nota) I valori sono quelli utilizzati per un tubo FEP.
-
Condizioni di temperatura per l'attrezzatura della manica interna
|
Tubo utilizzato
|
Temperatura
|
|
tubo FEP / serie TH
|
Altri
|
|
Super tubo PFA / serie TL
|
120°C o più
|
Imballaggio e trasporto:
Confezioni e spedizioni
I raccordi per tubi pneumatici sono accuratamente confezionati e spediti per garantire una consegna sicura ai nostri clienti.scatola di cartone ondulato per proteggerla durante il trasporto.
Offriamo varie opzioni di spedizione per soddisfare le esigenze dei nostri clienti.Le nostre tariffe di spedizione sono calcolate in base al peso e alla destinazione del pacco..
Per gli ordini internazionali, prendiamo particolare cura di rispettare tutte le normative doganali necessarie e di garantire la consegna puntuale.Offriamo anche informazioni di tracciamento per tutti gli ordini in modo che i clienti possano facilmente seguire il progresso della loro spedizione.
In Pneumatic Pipe Fittings, ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti.Ci sforziamo di rendere il processo di imballaggio e spedizione il più agevole ed efficiente possibile per i nostri clienti..
FAQ:
Domande frequenti sui raccordi per tubi pneumatici
D: Qual è il marchio di questi raccordi pneumatici?
R: Il marchio è SMC.
D: Qual è il numero di modello di questi raccordi pneumatici?
R: Il numero di modello è:KQG2E10-00.
D: Dove vengono fabbricati questi raccordi pneumatici?
R: Questi raccordi pneumatici sono prodotti in Cina.
D: Questi raccordi pneumatici sono certificati CE?
R: Sì, questi raccordi pneumatici sono certificati CE.
D: Qual è la quantità minima di ordinazione di questi raccordi pneumatici?
R: La quantità minima di ordinazione è di 20 pezzi.
D: Il prezzo di questi raccordi pneumatici è negoziabile?
R: Sì, il prezzo è negoziabile a seconda della quantità e di altri fattori.
D: Come sono confezionati questi raccordi pneumatici?
R: Questi raccordi pneumatici sono confezionati in cartoni o secondo le esigenze del cliente.
D: Qual è il tempo di consegna di questi raccordi pneumatici?
R: Il tempo di consegna è di 1-7 giorni lavorativi dopo il pagamento.
D: Quali sono i metodi di pagamento accettati per questi raccordi pneumatici?
R: I metodi di pagamento accettati sono T/T, Western Union e Paypal.
D: Qual è la capacità di approvvigionamento di questi raccordi pneumatici?
R: La capacità di fornitura è di 5000 pezzi al mese.
