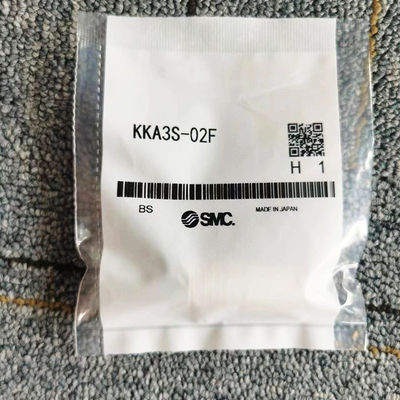

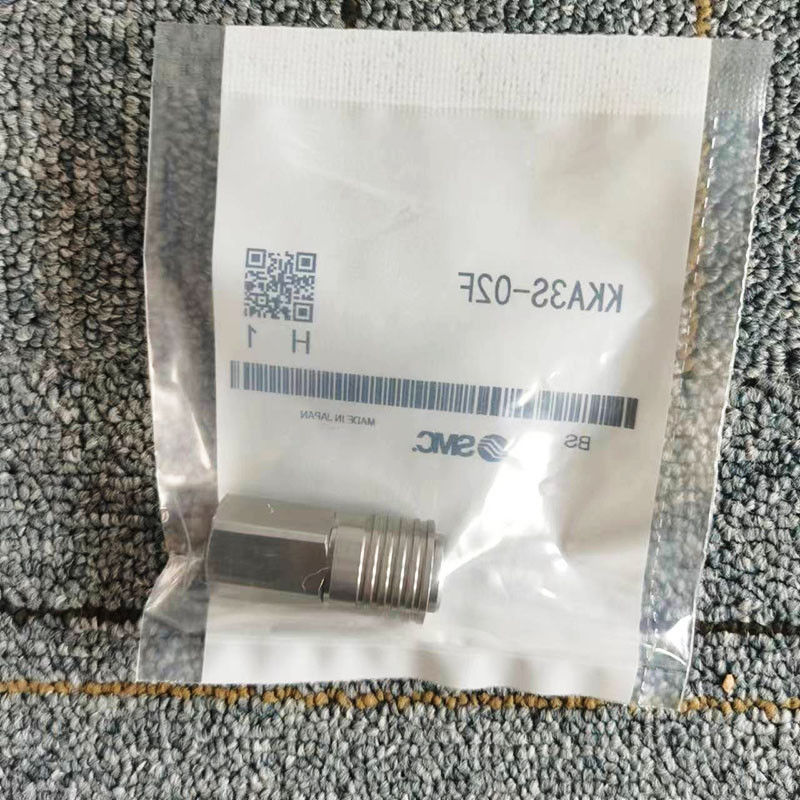

Name: KKA Serie SS316 KKA3S-02F Tipo di spina (P) Filamento femminile Tipo di accoppiatore S
Brand: YW DKE TRADING COMPANY
SKU: KKA3S-02F Serie KKA
Availability: InStock

Casa Prodotti Fittings per tubi pneumatici

KKA Serie SS316 KKA3S-02F Tipo di spina (P) Filamento femminile Tipo di accoppiatore S

Dettagli:

Luogo di origine:	Cina
Marca:	SMC
Certificazione:	CE
Numero di modello:	KKA3S-02F Serie KKA

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negoziabile
Imballaggi particolari:	Sacchetto di plastica, scatola, cartone, pallet
Tempi di consegna:	1-7 giorni lavorativi dopo il pagamento
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	5000 pezzi/1Mese

Contatto

Descrizione di prodotto dettagliata

Intervallo di pressione di esercizio (MPa):	0.1-1MPa	Connessione di tubo Bore Dia.:	Rc1/4
Intervallo di temperatura di funzionamento ((°C):	- 5 ¢ 150	Liquido applicabile:	Acqua/aria
Dimensione del corpo:	1/8	Pressione di prova garantita:	10MPa
Evidenziare:	S accoppiatore tipo SS316 , filo femminile tipo SS316

KKA Serie SS316 (KKA3S-02F) Tipo di spina (P) Filamento femminile Tipo di accoppiatore S

Descrizione del prodotto

· Materiale del corpo: acciaio inossidabile (SUS316)
· Materiale di tenuta: fluoro gomma (FKM speciale)
[Fabbricazione]
· Disponibile con o senza valvola di arresto per adattarsi alle diverse condizioni di lavoro
· Riduce la quantità di gocciolante liquido quando si stacca la spina dalla presa
Quantità di gocciolante liquido: da 0,02 a 0,77 cm3 ad ogni rimozione; quantità di aerazione: da 0,1 a 2,7 cm3 ad ogni rimozione
· Specifica non lubrificata (norma)

Specifiche configurate

Tipo	Norme	Tipo di articolazione	Femmina a filo
Maschio/femmina	[Socket (femminile) ] Socket	Materiale del corpo	SUS316
Materiale del sigillo	[NBR] 00011	Fluido applicabile	Acqua / aria
Ambiente operativo, applicazioni	Norme	Intervallo di temperatura di funzionamento ((°C)	- 5 ¢ 150
Intervallo di pressione di esercizio (MPa)	-0,1 ̇1	Dimensione del corpo	1/8
Connessione di tubo Bore Dia.	Rc1/4	Con o senza valvola di controllo	N

S Coupler KKA Serie Tipo di chiusura in acciaio inossidabile (P) Specificativi del tipo di filo femminile

Senza, valvola di controllo, tappo, filo femminile tipo aspetto esterno

KKA Serie SS316 KKA3S-02F Tipo di spina (P) Filamento femminile Tipo di accoppiatore S 0

Simboli JIS per la serie KKA

KKA Serie SS316 KKA3S-02F Tipo di spina (P) Filamento femminile Tipo di accoppiatore S 1

Fluido di lavoro	Acqua, aria
Intervallo di pressione di funzionamento_*1	KKA3: da -100 kPa a 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: da 0 a 1 MPa
Pressione di prova garantita	10 MPa
Intervallo di temperatura ambiente e di temperatura del fluido di lavoro	-5 a 150°C (senza congelamento) *Non può essere usato per il vapore.
Specifica non lubrificata	Non usa grasso. (parti scorrevoli in gomma e metallo: rivestimento in fluoro)
Materiale	Parti metalliche: SUS304; parti in gomma: fluoroelastomero (FKM speciale)
Sello	Compreso il sigillatore di filo maschio

*1: Non utilizzare con un misuratore di perdite o per la ritenzione del vuoto in quanto non è possibile garantire una perdita zero.

Prestazioni

Metodo di connessione della spina: connessione e rilascio a singola azione
Valvola di controllo: valvola di controllo integrata su entrambi i lati della presa e della presa, senza valvola di controllo

*La serie KKA non può essere collegata alla serie KK o alla serie KKH.

Caratteristiche dei modelli con valvola di controllo su entrambi i lati

Dimensione del corpo	Quantità di gocciolante liquido (cm3 per istanza)	Quantità di aerazione (cm3 per istanza)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Quantità di gocciolante del liquido" si riferisce alla quantità di acqua interna che si perde quando la presa della presa è disattivata.
"Quantità di aerazione" si riferisce alla quantità di aria esterna che viene trasportata quando la presa e la presa sono collegate.
Con valvola di controllo

con valvola di frenata, disegno dimensionale tipo filo femminile

Disegno strutturale

Disegno strutturale della presa

Disegno strutturale della serie KKA

Dimensione del corpo	Modello	T Diametro della porta di connessione	H Larghezza in piattaforme	L₁	L₂	Diametro minimo del foro	Area di sezione trasversale effettiva mm²	Peso g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
