SOCIETA' COMMERCIALE YW DKE
 |
| Luogo di origine: | Cina |
| Marca: | SMC |
| Certificazione: | CE |
| Numero di modello: | Serie KKA4P-02F |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |

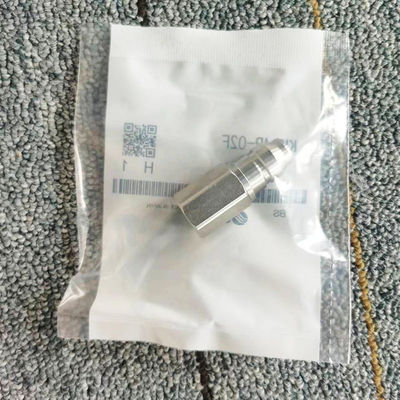

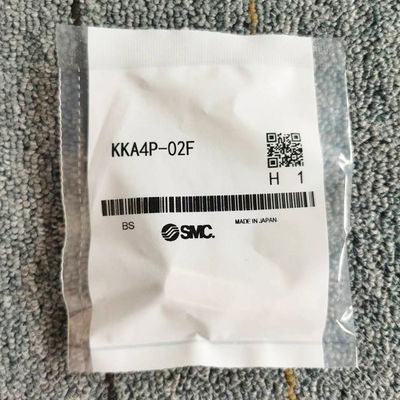

| Imballaggi particolari: | Sacchetto di plastica, scatola, cartone, pallet |
| Tempi di consegna: | 1-7 giorni lavorativi dopo il pagamento |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 5000 pezzi/1Mese |
| Operating Pressure Range(MPa): | 0.1-1MPa | Pipe Connection Bore Dia.: | Rc1/4 |
|---|---|---|---|
| Operating Temperature Range(°C): | -5～150 | Applicable Fluid: | Water / Air |
| Size of Body: | 1/4 | Guaranteed Proof Pressure: | 10MPa |
| Evidenziare: | KKA Serie spina kka4p-02f,Innesco in acciaio inossidabile kka4p-02f,Femmina a spina kka4p-02f |
||

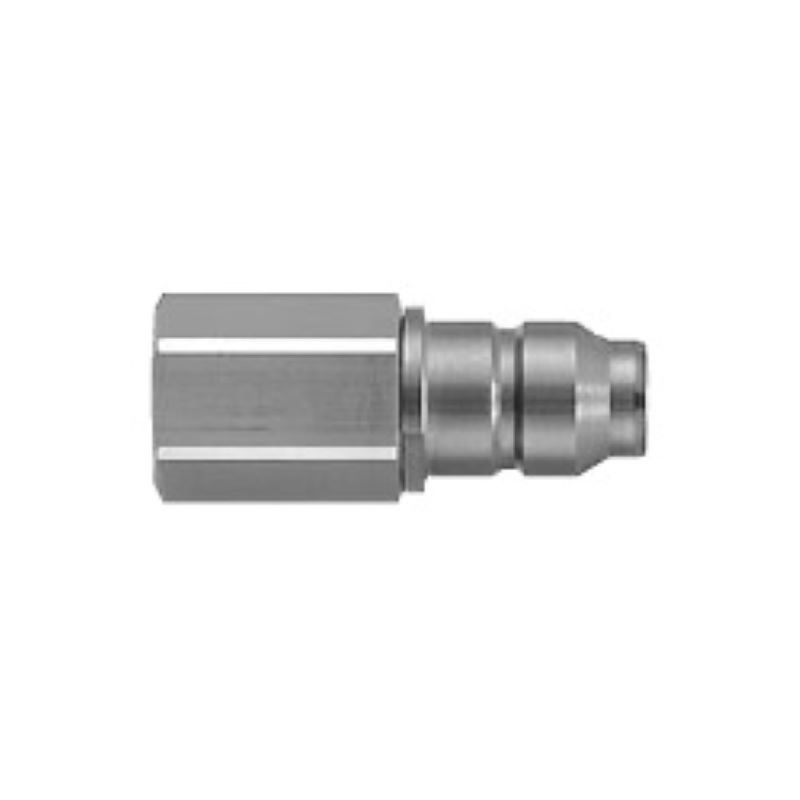

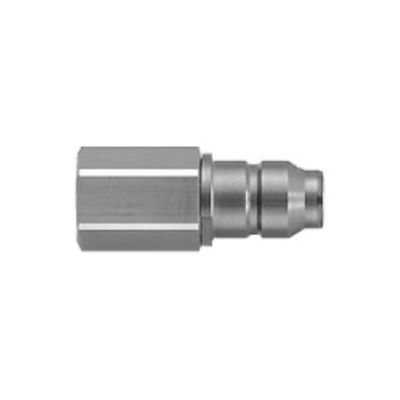

KKA Serie SS316 (KKA4P-02F) Tipo di spina (P) Filamento femminile Tipo di accoppiatore S
| Tipo | Norme | Tipo di articolazione | Femmina a filo |
|---|---|---|---|
| Maschio/femmina | Collegamento | Materiale del corpo | SUS304 |
| Materiale del sigillo | [NBR] 00011 | Fluido applicabile | Acqua / aria |
| Ambiente operativo, applicazioni | Norme | Intervallo di temperatura di funzionamento ((°C) | - 5 ¢ 150 |
| Intervallo di pressione di funzionamento ((MPa) | 0 ¢ 1 | Dimensione del corpo | 1/4 |
| Connessione a tubo, dia. | Rc1/4 | Con o senza valvola di controllo | Y |
S Coupler KKA Serie Tipo di chiusura in acciaio inossidabile (P) Specificativi del tipo di filo femminile
Senza, valvola di controllo, tappo, filo femminile tipo aspetto esterno
Simboli JIS per la serie KKA
| Dimensione del corpo | Quantità di gocciolante liquido (cm3 per istanza) | Quantità di aerazione (cm3 per istanza) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
| Fluido di lavoro | Acqua, aria |
|---|---|
| Intervallo di pressione di funzionamento*1 | KKA3: da -100 kPa a 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: da 0 a 1 MPa |
| Pressione di prova garantita | 10 MPa |
| Intervallo di temperatura ambiente e di temperatura del fluido di lavoro | -5 a +150°C (senza congelamento) *Non può essere usato per il vapore. |
| Specifica non lubrificata | Non usa grasso. (parti scorrevoli in gomma e metallo: rivestimento in fluoro) |
| Materiale | Parti metalliche: SUS304; parti in gomma: fluoroelastomero (FKM speciale) |
*1: Non utilizzare con un misuratore di perdite o per la ritenzione del vuoto in quanto non è possibile garantire una perdita zero.
*La serie KKA non può essere collegata alla serie KK o alla serie KKH.
Disegno strutturale della spina
Disegno strutturale della serie KKA
| Numero | Nome della parte | Materiale | Nota |
|---|---|---|---|
| 1 | Corpo della spina | SUS304 | Rivestimento in fluoro |
| 2 | Corpo posteriore a spina | SUS304 | - |
| 3 | Valvola di spina | SUS304 | - |
| 4 | Anello O della valvola | FKM speciale | Rivestimento in fluoro |
| 5 | Corpo della spina O-ring | FKM speciale | Rivestimento in fluoro |
| 6 | Sorgente della valvola a spina | Equivalente a SUS304 | KKA3 |
| SUS304 | KKA4, KKA6, KKA7, KKA8, KKA9 |
con valvola di frenata, disegno dimensionale tipo filo femminile
| Dimensione del corpo | Modello | T Diametro della porta di connessione |
H Larghezza in piattaforme |
L1 | L2 | Diametro minimo del foro | Area di sezione trasversale effettiva mm2 |
Peso g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | KKA3P-01F | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| KKA3P-02F | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| KKA3P-03F | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 1/4 | KKA4P-02F | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| KKA4P-03F | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| KKA4P-04F | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1/2 | KKA6P-03F | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| KKA6P-04F | Rc 1/2 | 52.9 | 79.7 | |||||
| KKA6P-06F | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| 3/4 | KKA7P-04F | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| KKA7P-06F | Rc 3/4 | 69.4 | 196.8 | |||||
| KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | KKA8P-06F | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| KKA8P-10F | Rc 1 | 85.0 | 391.3 | |||||
| KKA8P-12F | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| 1 1/4 | KKA9P-10F | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| KKA9P-12F | Rc1 1/4 | 110.1 | 925.6 | |||||
| KKA9P-14F | Rc1 1/2 | 110.1 | 848.2 |
Oltre al supporto tecnico, offriamo anche una serie di servizi per garantire la soddisfazione dei nostri clienti:
Progettazione e sviluppo di prodotti personalizzati
Prova e certificazione dei prodotti
Servizi di installazione e manutenzione in loco
Formazione sui prodotti per il tuo team
Spedizioni e consegne veloci ed efficienti
Il nostro obiettivo è fornire ai nostri clienti un'esperienza senza soluzione di continuità dal momento in cui acquistano i nostri raccordi pneumatici fino al processo di installazione e manutenzione.Siamo dedicati a soddisfare le vostre esigenze e superare le vostre aspettative.
I raccordi per tubi pneumatici sono accuratamente confezionati e spediti per garantire una consegna sicura ai nostri clienti.scatola di cartone ondulato per proteggerla durante il trasporto.
Offriamo varie opzioni di spedizione per soddisfare le esigenze dei nostri clienti. Queste includono la spedizione terrestre standard, la spedizione accelerata e la spedizione internazionale.Le nostre tariffe di spedizione sono calcolate in base al peso e alla destinazione del pacco..
Per gli ordini internazionali, prendiamo particolare cura di rispettare tutte le normative doganali necessarie e di garantire la consegna puntuale.Offriamo anche informazioni di tracciamento per tutti gli ordini in modo che i clienti possano facilmente seguire il progresso della loro spedizione.
In Pneumatic Pipe Fittings, ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti.Ci sforziamo di rendere il processo di imballaggio e spedizione il più agevole ed efficiente possibile per i nostri clienti..
