Descrizione del prodotto:

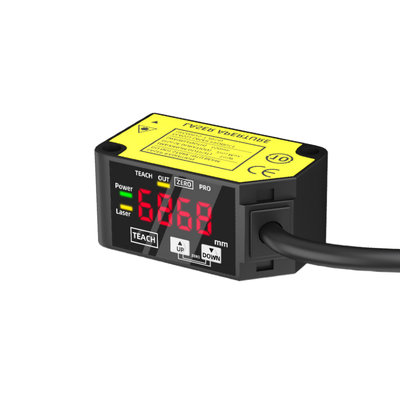

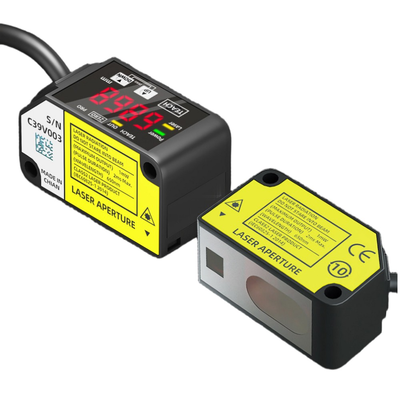

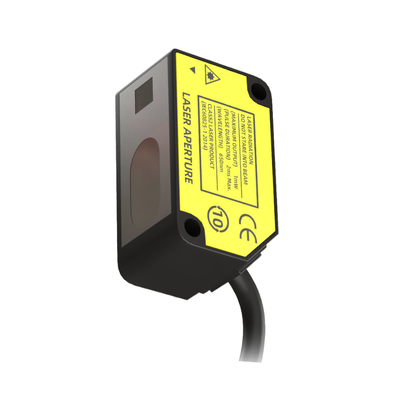

La serie HG-C è composta da sensori di spostamento laser CMOS compatti, specificamente progettati per fornire misurazioni di distanza e posizione stabili e altamente accurate negli ambienti di automazione industriale. Ogni sensore è dotato di un sistema ottico laser CMOS integrato accoppiato a uno specchio incorporato, che consente un profilo del corpo sottile senza compromettere la precisione della misurazione. Questo design garantisce un'accuratezza di misurazione alla pari con i sensori di spostamento specializzati.

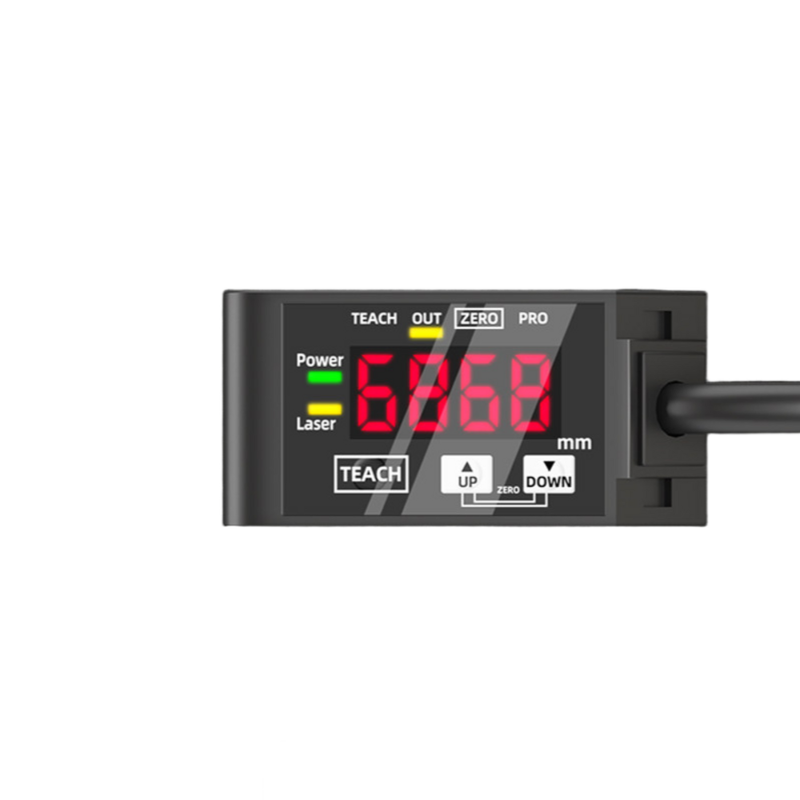

Per una facile usabilità, i sensori sono dotati di un display digitale a 7 segmenti che mostra direttamente le distanze misurate in millimetri. Ciò consente agli operatori di verificare rapidamente le letture e regolare le impostazioni di soglia senza la necessità di strumenti di programmazione esterni.
La gamma di prodotti comprende cinque distanze centrali di misurazione: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. Le corrispondenti gamme di misurazione variano da ±5 mm a ±200 mm, mentre la ripetibilità dipende dal modello specifico, variando da 10 µm a 800 µm. L'accuratezza nella linearità è valutata a ±0,1% del fondo scala per le varianti da 30, 50 e 100 mm, e ±0,2% o ±0,3% del fondo scala per i modelli progettati per distanze maggiori.
I sensori della serie HG-C offrono opzioni di uscita versatili, tra cui tensione analogica (0-5 V), corrente analogica (4-20 mA), nonché uscite di controllo open-collector NPN o PNP. Gli utenti possono scegliere tra le modalità operative Light-ON o Dark-ON per soddisfare diversi requisiti applicativi.
Alloggiati in un involucro compatto con grado di protezione IP67, questi sensori sono costruiti per resistere a condizioni industriali difficili. Operano in modo affidabile in un intervallo di temperatura da -10°C a +45°C e sono resistenti a vibrazioni e urti. Alimentati da un'alimentazione a 12-24 V CC, i sensori mantengono un basso consumo energetico di 40 mA o meno a 24 V CC. I tempi di risposta sono selezionabili, offrendo opzioni di 1,5 ms, 5 ms o 10 ms per soddisfare varie esigenze operative.
Inoltre, a seconda del modello, i sensori della serie HG-C sono dotati di certificazioni quali CE, UKCA, FDA e UL/c-UL, garantendo la conformità agli standard normativi.
Caratteristiche:
Il compatto design ottico CMOS incorpora uno specchio integrato che riduce efficacemente la profondità del sensore senza compromettere l'elevata precisione tipicamente associata ai sensori di spostamento. Questa struttura innovativa consente una configurazione più snella e salvaspazio.
Dotato di un display digitale in millimetri, lo schermo a 7 segmenti presenta direttamente la distanza misurata. Questa semplice lettura semplifica il processo di impostazione delle soglie e di verifica in loco, migliorando la facilità d'uso e l'efficienza operativa.
Il sensore offre molteplici gamme di misurazione, con distanze centrali disponibili a 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. Queste opzioni supportano intervalli di misurazione da soli ±5 mm fino a un ampio ±200 mm, offrendo flessibilità in varie applicazioni.
L'elevata ripetibilità è una caratteristica chiave, che varia da 10 micrometri sul modello HG-C1030 a 800 micrometri sul modello HG-C1400 quando si misura a distanze comprese tra 200 e 400 millimetri. Ciò garantisce prestazioni coerenti e affidabili in diverse condizioni.
Per l'acquisizione e la scalatura dei dati esterni, il sensore è dotato di doppie uscite analogiche: un'uscita di tensione 0-5 V e un'uscita di corrente 4-20 mA. Questa configurazione a doppia uscita consente un'integrazione versatile con vari sistemi di monitoraggio e controllo.
Gli utenti possono scegliere tra più tempi di risposta: 1,5 ms, 5 ms o 10 ms, consentendo un equilibrio tra velocità di misurazione e stabilità in base alle esigenze specifiche della loro applicazione.
Il sensore supporta sia uscite di controllo NPN che PNP tramite un'uscita a transistor open-collector. Inoltre, dispone di modalità Light-ON o Dark-ON selezionabili insieme a protezione da cortocircuito per migliorare la sicurezza operativa e l'adattabilità.
Progettato per ambienti industriali esigenti, il sensore ha un grado di protezione IP67, che lo rende completamente a prova di polvere e altamente resistente all'acqua. Ciò garantisce un funzionamento affidabile in condizioni difficili.
Soddisfa un'ampia gamma di standard di certificazione, tra cui CE (EMC e RoHS), UKCA, conformità al laser FDA e riconoscimento UL/c-UL, garantendo l'adesione alle normative internazionali di sicurezza e qualità.
Infine, il sensore vanta un basso consumo energetico, funzionando a 40 mA o meno se alimentato a 24 V CC e a 65 mA o meno a 12 V CC. Questa efficienza contribuisce a ridurre i costi operativi e il risparmio energetico.
Parametri tecnici:
| Ripetibilità |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Uscita di controllo |
Open-collector NPN (Versioni PNP Disponibili) |
| Classe di protezione |
IP67 |
| Distanza centrale di misurazione |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Tempo di risposta |
Selezionabile 1,5 / 5 / 10 ms |
| Tensione di alimentazione |
12–24 V CC ±10% |
| Uscita analogica |
Tensione 0–5 V / Corrente 4–20 mA |
| Gamma di misurazione |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Descrizione |
Il convertitore di frequenza variabile è compatibile con il contattore della serie 3RT1, offrendo prestazioni affidabili per applicazioni industriali. |
Applicazioni:
Rilevamento di posizione e presenza
Questa tecnologia garantisce la consegna e il posizionamento accurati dei pezzi sui robot di trasferimento e sulle stazioni di assemblaggio. Confermandone sia la posizione che la presenza, aiuta a mantenere un flusso di lavoro fluido ed efficiente negli ambienti automatizzati.
Verifica altezza e quantità dello stack
La misurazione dell'altezza degli oggetti impilati o la verifica del numero di strati è essenziale nei processi di movimentazione dei materiali. Questa applicazione fornisce dati affidabili per confermare che gli stack siano assemblati correttamente, il che è fondamentale per il controllo dell'inventario e la logistica.
Ispezione spessore e dimensioni
Le misurazioni in linea di parti, lamiere e vari componenti durante la produzione aiutano a mantenere le specifiche del prodotto e gli standard di qualità. Questa ispezione in tempo reale identifica eventuali deviazioni nello spessore o nelle dimensioni, consentendo azioni correttive immediate.
Monitoraggio dello spostamento
Il monitoraggio in tempo reale dello spostamento fornisce un feedback prezioso per un posizionamento preciso in stadi, presse e attrezzature di formatura. Ciò garantisce un funzionamento accurato e migliora le prestazioni complessive dei sistemi di produzione.
Controllo qualità
Utilizzando impostazioni di soglia derivate da misurazioni di distanza digitali, vengono condotte ispezioni go/no-go per mantenere gli standard di qualità. Questo metodo identifica efficacemente le parti che soddisfano o non soddisfano i criteri specificati, semplificando il processo di garanzia della qualità.
Guida robot
Viene fornito un feedback analogico sulla distanza per supportare le operazioni di prelievo e posizionamento e i sistemi di movimentazione automatizzati. Questa guida migliora la precisione e l'affidabilità dei movimenti robotici in varie applicazioni industriali.
