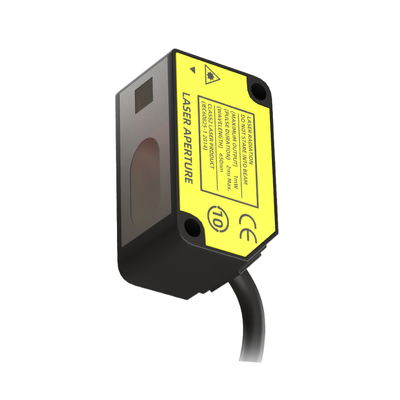

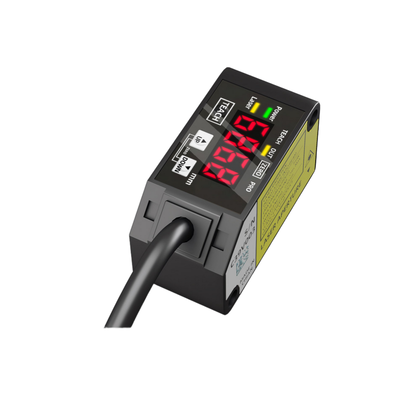

Sensore di spostamento laser HG-C1100 Distanza centrale 100 mm Intervallo di misurazione ±35 mm Ripetibilità 70 um IP67 12-24 V CC Uscita NPN PnP Segnale analogico 0-5 V 4-20 mA

Descrizione del prodotto:

La serie HG-C è costituita da sensori di spostamento laser CMOS compatti specificamente progettati per misurare in modo affidabile e ad alta precisione la distanza e la posizione in ambienti di automazione industriale.Ogni unità è dotata di un sistema ottico laser CMOS integrato combinato con uno specchio integrato, che consente un profilo sottile senza compromettere la precisione di misura normalmente prevista dai sensori di spostamento dedicati.

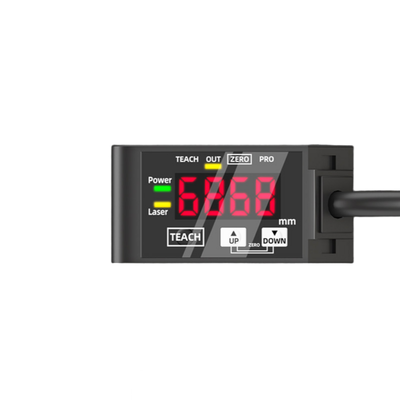

Questi sensori, dotati di un display digitale a 7 segmenti, indicano direttamente le distanze misurate in millimetri.Questa caratteristica conveniente consente agli operatori di verificare facilmente le letture e di configurare le impostazioni di soglia in loco, eliminando la necessità di dispositivi di programmazione esterni.

La serie offre cinque diverse distanze di centro di misura: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm.con valori di ripetibilità che variano tra 10 μm e 800 μm a seconda del modello specificoL'accuratezza lineare è pari a ± 0,1% a scala completa per i modelli da 30, 50 e 100 mm, mentre le versioni a gamma estesa offrono una linearità entro ± 0,2% o ± 0,3% a scala completa.

Per quanto riguarda le opzioni di uscita, i sensori HG-C forniscono sia segnali di tensione analogica (0 ̇5 V) che di corrente analogica (4 ̇20 mA).offrendo modalità di funzionamento selezionabili "Light-ON" o "Dark-ON" per soddisfare i vari requisiti del sistema.

La serie HG-C è progettata con una durabilità in mente ed è racchiusa in un alloggiamento compatto conforme agli standard IP67, in grado di funzionare in un intervallo di temperatura da -10°C a +45°C.I dispositivi sono resistenti alle vibrazioni e agli urti, alimentato da un alimentatore a corrente continua da 12 24 V con basso consumo di corrente (40 mA o meno a 24 V di corrente continua).

Certificazioni quali CE, UKCA, FDA e UL/c-UL sono disponibili per diversi modelli HG-C, garantendo la conformità agli standard internazionali di sicurezza e qualità.

Caratteristiche:

La progettazione ottica utilizza una struttura CMOS compatta con uno specchio incorporato, riducendo efficacemente la profondità del sensore senza compromettere l'alta precisione tipica dei sensori di spostamento.

Le misure sono visualizzate in millimetri in formato digitale tramite un display trasparente a 7 segmenti.Questa funzione consente una semplice configurazione delle soglie e una verifica immediata in loco delle distanze misurate..

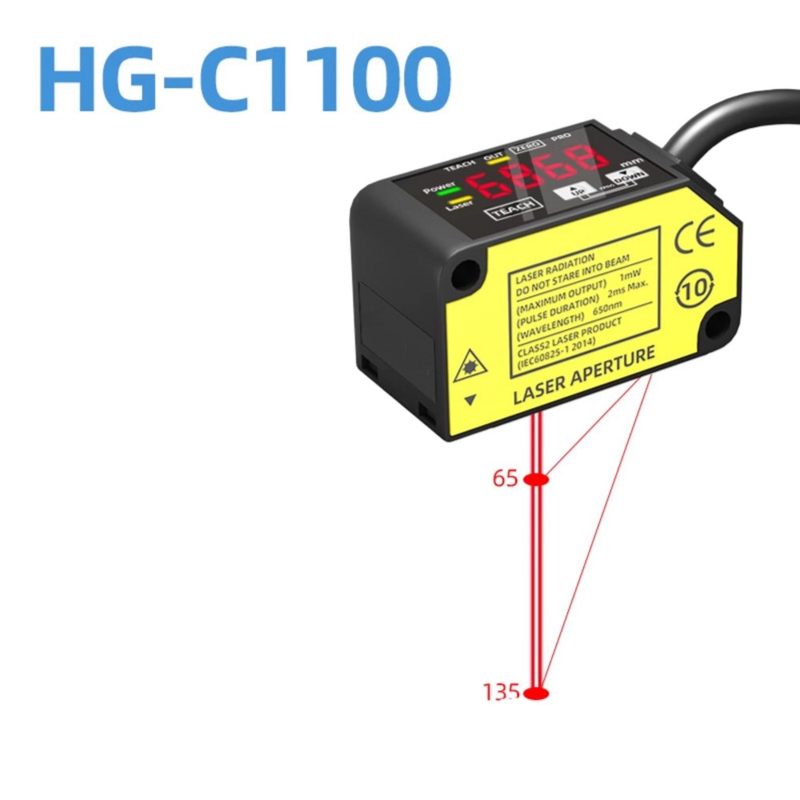

Il sensore offre più intervalli di misura, con distanze centrali disponibili a 30, 50, 100, 200 e 400 millimetri.Queste opzioni consentono una maggiore flessibilità per intervalli di misura che variano da ±5 mm a ±200 mm..

L'alta ripetibilità è garantita su tutti i modelli, che vanno da 10 micrometri sull'HG-C1030 a 800 micrometri sull'HG-C1400 per misurare distanze tra 200 e 400 millimetri.

Sono fornite due uscite analogiche, tra cui segnali di tensione 0 ̊5 V e di corrente 4 ̊20 mA, che facilitano l'acquisizione di dati esterni e convenienti regolazioni di scala.

L'utente può scegliere il tempo di risposta tra tre impostazioni: 1,5 ms, 5 ms o 10 ms, consentendo di bilanciare la velocità di misurazione con la stabilità del segnale in base alle esigenze specifiche dell'applicazione.

L'uscita di controllo supporta le configurazioni NPN o PNP attraverso un'uscita di transistor a collettore aperto.Include modalità selezionabili Light-ON/Dark-ON insieme a protezione da cortocircuito integrata per migliorare l'affidabilità.

Progettato per ambienti industriali difficili, il sensore vanta una classificazione IP67, garantendo che sia a prova di polvere e resistente all'ingresso dell'acqua.

Risponde a una vasta gamma di standard di certificazione, tra cui CE (EMC / RoHS), UKCA, FDA laser notice compliance, e detiene riconoscimenti UL / c-UL, garantendo la conformità e la sicurezza in vari mercati.

Nonostante le sue capacità avanzate, il sensore mantiene un basso consumo di energia, attingendo 40 mA o meno a 24 V DC e fino a 65 mA a 12 V DC, rendendolo energeticamente efficiente per il funzionamento continuo.

Parametri tecnici:

Applicazioni:

Il rilevamento della posizione e della presenza svolge un ruolo cruciale nell'automazione industriale, garantendo che i pezzi di lavoro siano consegnati e posizionati con precisione su robot di trasferimento e stazioni di montaggio.Questo processo di verifica aiuta a mantenere l'efficienza e la precisione in tutto il flusso di lavoro di produzione.

Un'altra applicazione importante riguarda la verifica dell'altezza e della quantità degli oggetti impilati, misurando l'altezza degli oggetti impilati o confermando il numero di strati.i sistemi di movimentazione dei materiali possono funzionare in modo più affidabile ed evitare errori legati a conteggi o altezze errate.

L'ispezione dello spessore e delle dimensioni è fondamentale per l'assicurazione della qualità in linea.contribuire a garantire che soddisfino le tolleranze e le norme specificate senza rallentare la linea di produzione.

Il monitoraggio dello spostamento offre un feedback in tempo reale per vari tipi di attrezzature come stadi di posizionamento, presse e macchine da plasmare.Il monitoraggio continuo assicura che queste macchine funzionino entro i parametri previsti, migliorando così la precisione e riducendo il rischio di difetti.

Il controllo della qualità è spesso eseguito attraverso ispezioni go/no-go che utilizzano valori soglia derivati da letture digitali della distanza.Questo metodo fornisce un modo semplice per decidere se un prodotto soddisfa i requisiti di qualità, semplificando il processo decisionale nella produzione.

Infine, la guida dei robot beneficia di un feedback analogico a distanza, essenziale per le operazioni di pick-and-place e per i sistemi di movimentazione automatizzati.i robot possono svolgere i loro compiti in modo più efficace e affidabile.
