Descrizione del prodotto:

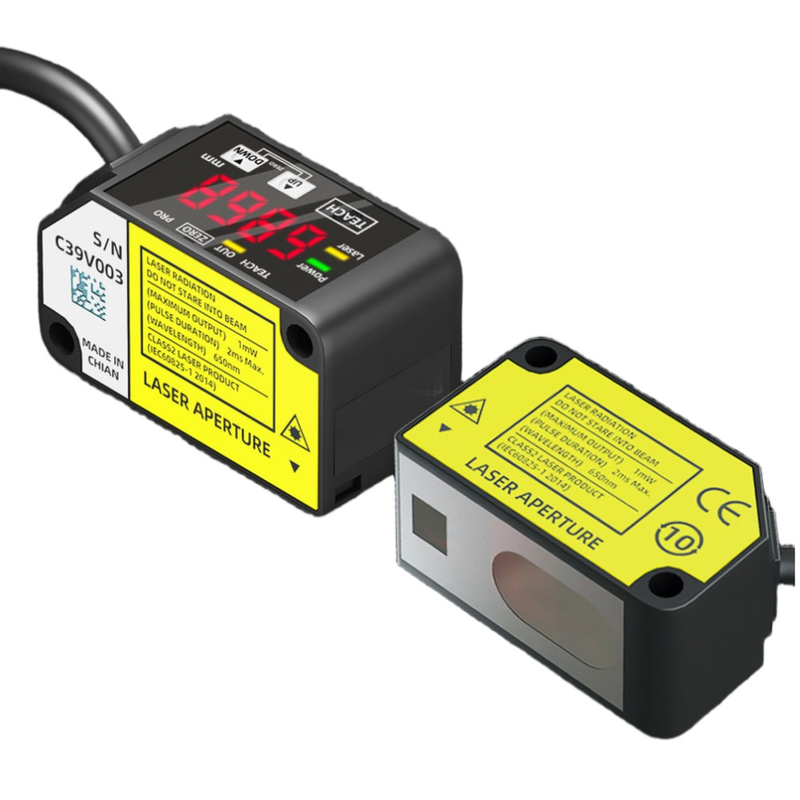

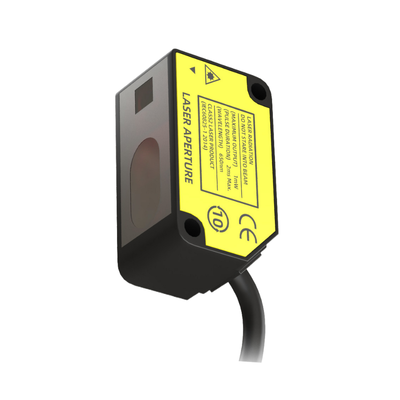

La serie HG-C rappresenta una linea di sensori laser a ultrasuoni compatti progettati specificamente per applicazioni di automazione industriale che richiedono misurazioni stabili e altamente accurate di distanza e posizione. Ogni sensore incorpora un sofisticato sistema ottico laser CMOS abbinato a uno specchio integrato, che consente un profilo del dispositivo sottile senza compromettere l'elevata precisione di misurazione tipicamente attesa dai sensori di spostamento specializzati. Per facilitare l'uso, ogni sensore è dotato di un display digitale a 7 segmenti, che mostra direttamente la distanza misurata in millimetri. Questa funzione consente agli operatori di verificare facilmente le letture e configurare i valori di soglia senza la necessità di strumenti di programmazione aggiuntivi.
Questi sensori sono disponibili con cinque diverse distanze centrali di misurazione: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. Il campo di misurazione varia di conseguenza, spaziando da ±5 mm fino a ±200 mm. La ripetibilità dipende dal modello, variando tra 10 µm e 800 µm. Per quanto riguarda la linearità, i modelli da 30 mm, 50 mm e 100 mm mantengono un'accuratezza di ±0,1% fondo scala (F.S.), mentre i sensori con intervalli di misurazione più lunghi forniscono valori di linearità di ±0,2% F.S. o ±0,3% F.S. Le opzioni di uscita includono tensione analogica (0–5 V) e corrente analogica (4–20 mA), oltre a uscite di controllo open-collector NPN o PNP che supportano modalità selezionabili Light-ON o Dark-ON per un funzionamento versatile.
La gamma di sensori HG-C è racchiusa in un alloggiamento robusto e compatto conforme alla classificazione IP67, garantendo prestazioni affidabili in ambienti difficili. Operano efficacemente in un intervallo di temperatura da -10°C a +45°C ed esibiscono resistenza sia alle vibrazioni che agli urti. I requisiti di alimentazione consistono in un'alimentazione da 12–24 V CC con basso consumo di corrente, limitato a 40 mA o meno a 24 V CC. Gli utenti possono scegliere tra tempi di risposta di 1,5 ms, 5 ms o 10 ms per soddisfare le loro specifiche esigenze applicative. Inoltre, a seconda del modello specifico, i sensori della serie HG-C hanno ottenuto certificazioni riconosciute a livello internazionale tra cui CE, UKCA, FDA e UL/c-UL.
Caratteristiche:
Il sensore è dotato di un design ottico CMOS compatto che incorpora uno specchio integrato. Questo design innovativo riduce la profondità complessiva del sensore senza compromettere l'accuratezza, ottenendo una precisione paragonabile a quella dei sensori di spostamento.

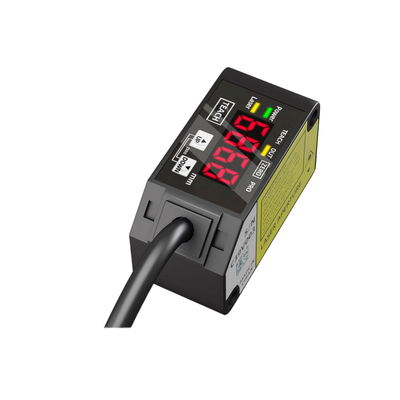

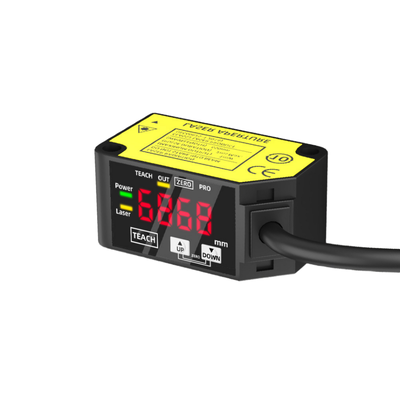

Le misurazioni sono chiaramente presentate su un display digitale calibrato in millimetri. Il display a 7 segmenti mostra direttamente la distanza misurata, il che semplifica sia le regolazioni di soglia che le attività di verifica sul campo.
Offre molteplici intervalli di misurazione, con distanze centrali di 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. Questi intervalli consentono di coprire intervalli di misurazione da ±5 mm fino a ±200 mm, soddisfacendo diverse esigenze applicative.
L'elevata ripetibilità è una caratteristica chiave, che varia da soli 10 micrometri sul modello HG-C1030 a 800 micrometri sull'HG-C1400 quando si misurano distanze tra 200 e 400 mm. Ciò garantisce risultati di misurazione coerenti e affidabili.
Il dispositivo supporta doppie uscite analogiche, fornendo sia uscite di tensione 0–5 V che di corrente 4–20 mA. Queste uscite facilitano l'acquisizione e la scalatura dei dati esterni per l'integrazione con altri sistemi.
Gli utenti possono selezionare il tempo di risposta tra tre opzioni: 1,5 ms, 5 ms o 10 ms, consentendo loro di bilanciare la velocità di misurazione con la stabilità in base ai requisiti specifici dell'applicazione.
L'uscita di controllo è flessibile, con opzioni per configurazioni NPN o PNP. È dotata di un'uscita a transistor open-collector con modalità operative selezionabili Light-ON o Dark-ON, nonché di protezione integrata contro i cortocircuiti per una maggiore affidabilità.
Progettato per ambienti industriali difficili, il sensore è classificato IP67, rendendolo a prova di polvere e resistente all'ingresso di acqua. Ciò garantisce prestazioni affidabili in condizioni impegnative.
La conformità e la certificazione sono complete, inclusi il marchio CE (coprente EMC e RoHS), la certificazione UKCA, la conformità al laser FDA e il riconoscimento UL/c-UL. Queste credenziali garantiscono l'adesione agli standard internazionali.
Infine, il sensore è efficiente dal punto di vista energetico, consumando 40 mA o meno a 24 V CC e 65 mA o meno a 12 V CC, contribuendo a ridurre i costi operativi di alimentazione.
Parametri tecnici:
| Uscita di controllo |
Open-collector NPN (Versioni PNP Disponibili) |
| Uscita analogica |
Tensione 0–5 V / Corrente 4–20 mA |
| Tempo di risposta |
Selezionabile 1,5 / 5 / 10 ms |
| Classe di protezione |
IP67 |
| Distanza centrale di misurazione |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Tensione di alimentazione |
12–24 V CC ±10% |
| Campo di misurazione |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Ripetibilità |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Descrizione uscita |
Compatibile con contattore di potenza, contattore a 3 poli, contattore con bobina AC DC |
Applicazioni:
Rilevamento di posizione e presenza
Questa tecnologia viene utilizzata per verificare la consegna e il posizionamento accurato dei pezzi sui robot di trasferimento e sulle stazioni di assemblaggio. Garantire che ogni articolo sia posizionato correttamente è fondamentale per mantenere l'efficienza e prevenire errori nelle linee di produzione automatizzate.
Verifica altezza pila e quantità
La misurazione dell'altezza degli oggetti impilati o la conferma del numero di strati nei processi di movimentazione dei materiali è essenziale. Questa applicazione aiuta a monitorare i livelli di inventario e a garantire che i processi di impilamento soddisfino le specifiche predefinite.
Ispezione spessore e dimensioni
I sistemi di misurazione in linea vengono impiegati per valutare lo spessore e le dimensioni di varie parti, lamiere e componenti durante la produzione. Questa ispezione garantisce che i prodotti siano conformi agli standard di qualità e ai requisiti di progettazione senza interrompere il flusso di produzione.
Monitoraggio dello spostamento
Il monitoraggio dello spostamento in tempo reale fornisce un feedback continuo per apparecchiature come piattaforme di posizionamento, presse e macchine formatrici. Dati di spostamento accurati migliorano la precisione nelle operazioni e aiutano nella rilevazione precoce di problemi meccanici.
Controllo qualità
Il controllo qualità viene ottenuto tramite ispezioni go/no-go che utilizzano valori di soglia derivati da misurazioni di distanza digitali. Questo metodo consente la validazione immediata dei componenti, garantendo che solo le parti che soddisfano le specifiche procedano nel processo di produzione.
Guida robot
Il feedback analogico di distanza svolge un ruolo vitale nella guida dei robot coinvolti in attività di pick-and-place e sistemi di movimentazione automatizzati. Fornendo informazioni posizionali precise, migliora l'accuratezza e l'efficienza delle operazioni robotiche negli ambienti di produzione.
