Descrizione del prodotto:
La serie HG-C è composta da sensori di spostamento laser CMOS compatti progettati specificamente per applicazioni di automazione industriale che richiedono misurazioni di distanza e posizione stabili e altamente precise. Ogni sensore di questa serie è dotato di un sistema ottico laser CMOS integrato combinato con uno specchio incorporato. Questo design innovativo si traduce in una profondità ridotta del corpo, garantendo al contempo un'accuratezza di misurazione pari a quella dei sensori di spostamento specializzati.
È integrato un display digitale a 7 segmenti per presentare le distanze misurate direttamente in millimetri. Questa funzione consente agli operatori di verificare facilmente le letture e impostare i valori di soglia senza la necessità di strumenti di programmazione esterni, semplificando il processo di calibrazione e monitoraggio.
Questi sensori coprono cinque diverse distanze centrali di misurazione: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. I corrispondenti intervalli misurabili si estendono da ±5 mm fino a ±200 mm, con una ripetibilità variabile tra 10 µm e 800 µm a seconda del modello specifico scelto. Per quanto riguarda la linearità, i modelli da 30 mm, 50 mm e 100 mm raggiungono ±0,1% fondo scala (F.S.), mentre i sensori progettati per intervalli di misurazione più lunghi hanno specifiche di linearità di ±0,2% F.S. o ±0,3% F.S.
Le opzioni di uscita includono segnali di tensione analogici da 0 a 5 volt e uscite di corrente analogiche da 4 a 20 mA. Inoltre, i sensori sono dotati di uscite di controllo open-collector che supportano configurazioni NPN o PNP, con modalità operative selezionabili Light-ON o Dark-ON per soddisfare i vari requisiti applicativi.
I sensori della serie HG-C sono racchiusi in alloggiamenti compatti con grado di protezione IP67, offrendo protezione contro l'ingresso di polvere e acqua. Operano efficacemente in un intervallo di temperatura da -10°C a +45°C e sono progettati per resistere alle condizioni di vibrazione e urto comunemente riscontrate negli ambienti industriali. L'alimentazione di questi sensori richiede un'alimentazione da 12 a 24 V CC, con un basso consumo di corrente che non supera i 40 mA a 24 V CC.
Gli utenti possono scegliere tra tempi di risposta selezionabili di 1,5 ms, 5 ms o 10 ms per adattarsi al meglio ai requisiti di velocità della loro applicazione. A seconda del modello, questi sensori sono dotati di varie certificazioni tra cui CE, UKCA, FDA e UL/c-UL, garantendo la conformità agli standard internazionali di sicurezza e qualità.
Caratteristiche:
Il design ottico utilizza una struttura CMOS compatta con uno specchio integrato che riduce efficacemente la profondità del sensore. Questo design mantiene l'elevata accuratezza tipicamente attesa dai sensori di spostamento, garantendo misurazioni precise nonostante il fattore di forma compatto.

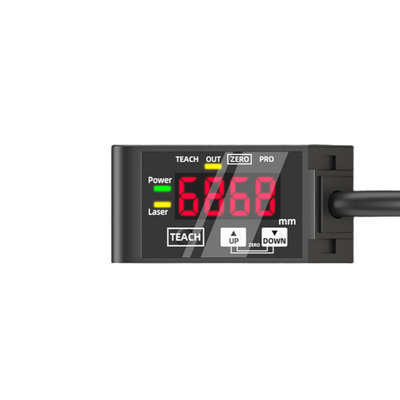

Le misurazioni vengono visualizzate digitalmente in millimetri tramite un chiaro display a 7 segmenti. Questa funzione consente agli utenti di visualizzare direttamente la distanza misurata, rendendo il processo di impostazione delle soglie e di verifica dei risultati sul posto molto più semplice ed efficiente.
Il sensore offre molteplici intervalli di misurazione attraverso distanze centrali di 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. Questi intervalli coprono campate di misurazione variabili da ±5 mm fino a ±200 mm, offrendo flessibilità per vari requisiti applicativi.
L'elevata ripetibilità è una caratteristica chiave, con una precisione a partire da 10 micrometri sul modello HG-C1030 e che raggiunge fino a 800 micrometri sul modello HG-C1400 quando misurata a distanze comprese tra 200 mm e 400 mm.
Per l'acquisizione dati esterna e le esigenze di scaling, il dispositivo fornisce doppie uscite analogiche che includono un'uscita di tensione 0-5 V e un'uscita di corrente 4-20 mA. Ciò facilita l'integrazione con una vasta gamma di sistemi di controllo.
Gli utenti possono scegliere tra tre tempi di risposta: 1,5 ms, 5 ms o 10 ms, consentendo loro di bilanciare la velocità di misurazione rispetto alla stabilità in base alle esigenze dell'applicazione.
Il sensore è dotato di un'uscita di controllo NPN o PNP con design a transistor open-collector. Supporta modalità selezionabili Light-ON o Dark-ON e include protezione da cortocircuito per una maggiore affidabilità e sicurezza.
Progettato per ambienti industriali difficili, il sensore vanta un grado di protezione IP67, che lo rende a tenuta di polvere e resistente all'ingresso di acqua. Ciò garantisce un funzionamento affidabile in condizioni difficili.
La conformità a un'ampia gamma di certificazioni aumenta l'attrattiva del sensore. Soddisfa gli standard CE per EMC e RoHS, i requisiti UKCA, le normative FDA laser notice e detiene il riconoscimento UL/c-UL, garantendo la conformità agli standard internazionali di sicurezza e qualità.
Il consumo energetico è mantenuto al minimo per promuovere l'efficienza, con il dispositivo che assorbe 40 mA o meno a 24 V CC e 65 mA o meno a 12 V CC, supportando un funzionamento attento all'energia.
Parametri tecnici:
| Distanza centrale di misurazione |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Ripetibilità |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Uscita di controllo |
Open-collector NPN (Versioni PNP Disponibili) |
| Classe di protezione |
IP67 |
| Uscita analogica |
Tensione 0-5 V / Corrente 4-20 mA |
| Intervallo di misurazione |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Tensione di alimentazione |
12-24 V CC ±10% |
| Tempo di risposta |
1,5 / 5 / 10 ms Selezionabile |
| Descrizione |
Compatibile con contattori SIRIUS, contattori a 3 poli e sistemi di contattori motore. |
Applicazioni:
Rilevamento di posizione e presenza
Questa applicazione prevede la verifica della consegna e del corretto posizionamento dei pezzi sui robot di trasferimento e sulle stazioni di assemblaggio. Garantire un posizionamento accurato è fondamentale per un funzionamento regolare ed efficiente negli ambienti di produzione automatizzata.
Verifica altezza pila e quantità
Le tecnologie di misurazione della distanza vengono utilizzate per determinare l'altezza degli oggetti impilati e per confermare il numero di strati nei processi di movimentazione dei materiali. Ciò aiuta a mantenere l'accuratezza dell'inventario e a ottimizzare la logistica.
Ispezione spessore e dimensioni
I sistemi di misurazione in linea valutano lo spessore e le dimensioni di pezzi, lamiere e altri componenti durante la produzione. Questa ispezione continua garantisce che i prodotti soddisfino le specifiche di qualità e riduce il rischio di difetti.
Monitoraggio dello spostamento
Il monitoraggio dello spostamento in tempo reale fornisce feedback per il posizionamento di piattaforme, presse e attrezzature di formatura. Questa capacità consente un controllo preciso dei movimenti e delle regolazioni durante i processi di produzione.
Controllo qualità
La garanzia della qualità può essere migliorata tramite ispezioni go/no-go che utilizzano impostazioni di soglia basate su misurazioni di distanza digitali. Questo metodo aiuta a prendere decisioni rapide riguardo all'accettazione o al rifiuto del prodotto.
Guida robot
Viene fornito un feedback analogico di distanza per assistere i robot nelle operazioni di pick-and-place e nei sistemi di movimentazione automatizzata. Questo feedback migliora l'accuratezza e l'efficienza nelle operazioni robotiche.
